1.8.2.3 三、励磁式轮速传感器

三、励磁式轮速传感器

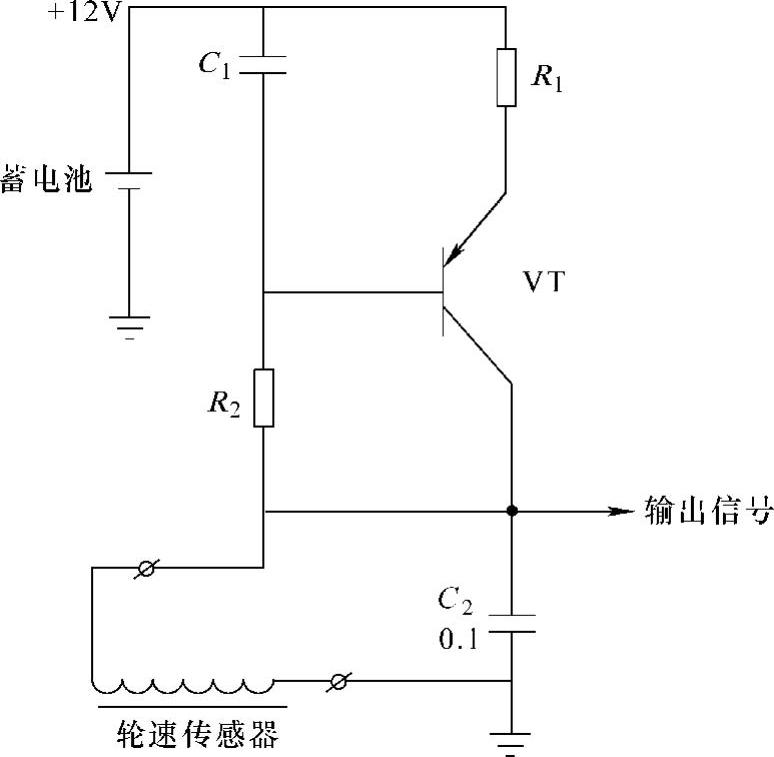

东风EQ1090 E型载货汽车的FKX型ABS使用励磁式轮速传感器，其电路如图6-13所示。

在图6-13中，晶体管VT，电阻R₁、R₂，电容C₁组成恒流电路给电磁式传感器提供约40mA的直流电流，以便使传感器铁芯建立起工作磁场。当车轮转动时，引起磁阻变化，线圈中便产生感应电动势。由于恒流电路具有较高的动态阻抗，使感应信号幅度不致大幅度衰减。电容器C₂用来旁路高频成分，以便减少电磁干扰。

图6-13 传感器励磁电路
