热线式空气流量传感器按其铂金热线安装位置的不同可分为主流测量方式及旁通测量方式两种。

主流测量方式的热线式空气流量传感器主要由铂金热线、温度补偿电阻（冷线）、取样管、控制线路板、防护网及插接器等组成，如图5-10所示。热线是一根直径约为0.07mm的铂金丝，它装在取样管内的支承环上，其阻值随温度变化而变化，当传感器工作时，它能被控制电路提供的电流加热到120℃左右，因此称为热线；取样管由一个热线支承环和两个塑料护套组成，它置于空气流量传感器主空气道的中央，两端有防护网，防护网通过卡箍固定在流量传感器的壳体上；温度补偿电阻（冷线）安装在热线附近，且靠近进气口一侧，当传感器工作时，控制电路向其提供一个电流使其温度始终低于热线温度100℃，这样冷线温度可以起到参考标准的作用，使进气温度的变化不会影响到热线测量进气量的精度；控制线路板上有插座与发动机的ECU相连，用于输入信号。

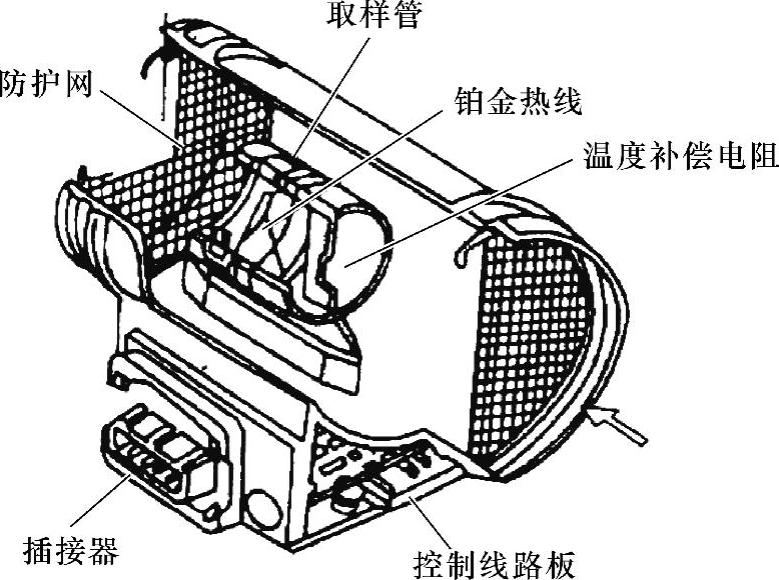

图5-10 主流测量方式的热线式空气流量传感器

旁通测量方式热线式空气流量传感器与主流测量方式热线式空气流量传感器的主要区别在于，它把铂金热线和温度补偿电阻（冷线）安装在旁通气道上，且热线和补偿电阻用铂丝缠绕在陶瓷螺旋管上，其结构如图5-11所示。
