十四、废气再循环电位计

1.作用与安装位置

废气再循环系统电位计记录EGR阀门内阀片的位置（废气再循环阀）。阀片的升程控制再循环废气进入进气歧管的流量。废气再循环系统电位计安装位置如图4-162所示。

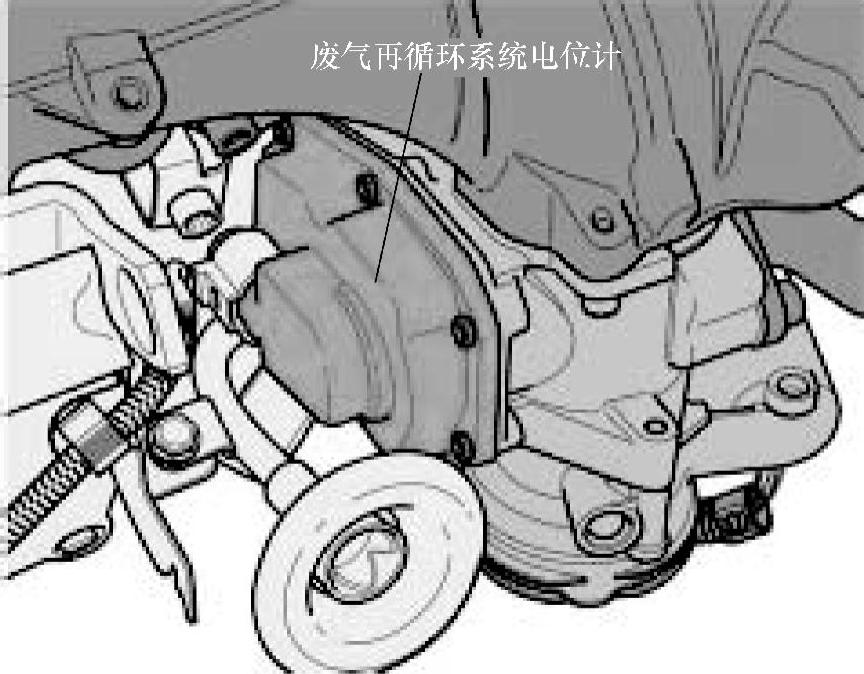

图4-162 废气再循环系统电位计安装位置

2.结构

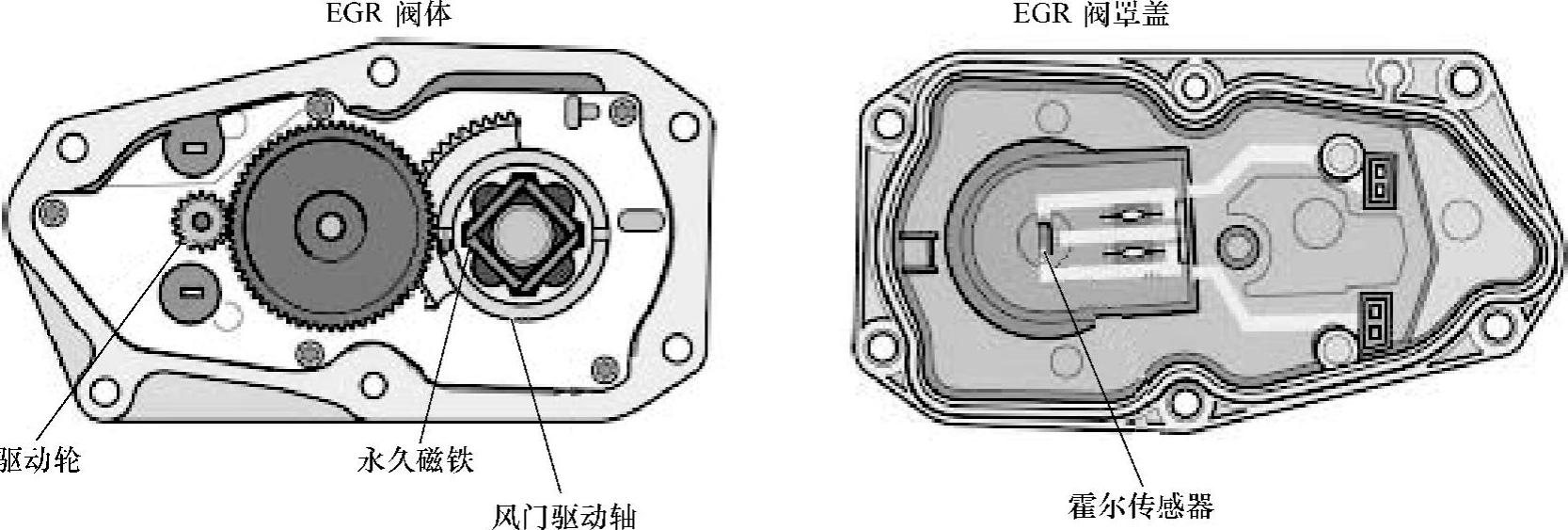

传感器集成在EGR阀塑料罩盖中，如图4-163所示。它是一个霍尔传感器，在不与驱动轴上的永久磁铁接触的情况下对其进行检测。它根据磁场强度的变化提供信号，由此可计算出阀片的升程。

图4-163 废气再循环系统电位计结构

3.信号的使用及其故障的影响

发动机控制单元利用该信号判断阀片的位置。此外，该信号还用于调节再循环废气的流量，从而控制废气中氮氧化合物的含量。

传感器信号发生故障，废气再循环系统关闭。EGR阀的驱动部件也同时停止通电，因此阀片由回位弹簧拉至关闭位置。

你学会了吗？

1.怠速电动机位置传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的，与ECU的电路如何连接，怎样检测？

2.制动踏板位置传感器安装在什么地方，是怎样工作的，与ECU的电路如何连接？

3.制动行程位置传感器安装在什么地方，是怎样工作的，与ECU的电路如何连接？

4.乘员位置传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的？

5.溢流环位置传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的？

6.方位传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的，电路如何连接？

7.氮气惯性式方向位置传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的？

8.离合器踏板位置传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的？

9.车轴传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的？

10.转向转角传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的？

11.车距传感器有什么作用，安装在什么地方，由什么组成，是怎样工作的？
