1.6.11.7 七、氮气惯性式方向传感器

七、氮气惯性式方向传感器

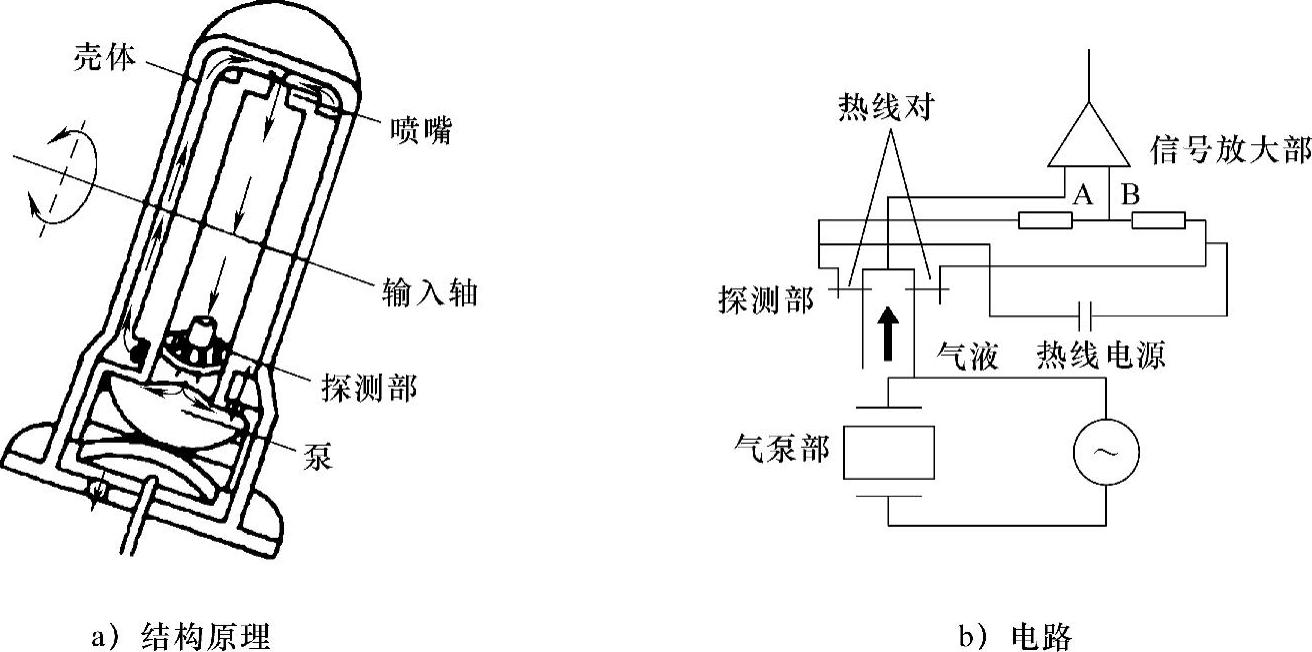

本田汽车的惯性行驶系统，是采用氮气惯性式方向传感器，而不是利用电磁。这种传感器是利用氮气的惯性制成的。其结构如图4-137a所示，密封在容器中的氦气，在压电振子一侧，使固定在汽车上的检测器的两根热线冷却程度不同，结果产生温度差，并以电位差的形式表现。由于两热线构成电桥电路，如图4-137b所示，所以可检测出A，B两点间电位差。其输出电压与汽车偏转率成正比。电脑可以根据传感器输出的电压信号，判断出汽车的方向。

图4-137 氮气惯性式方位传感器
