1.6.11.5 五、溢流环位置传感器

五、溢流环位置传感器

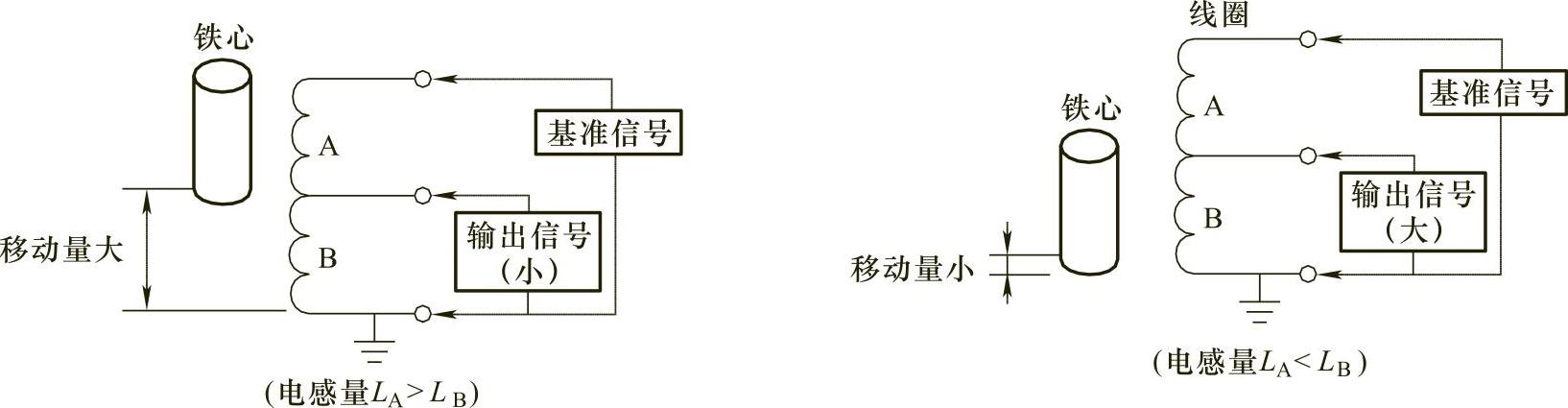

溢流环位置传感器用在电控柴油喷射装置上，用来检测溢流环的位置，实现电子控制喷油量。溢流环位置传感器的工作原理如图4-129所示，在线圈内部有铁心，铁心与被检测位置的部件一起动作，当铁心上下移动时，线圈的电感发生变化，输出的信号也变化。根据输出信号的大小，即可检测出被测部件的位置。

图4-129 溢流环位置传感器的工作原理

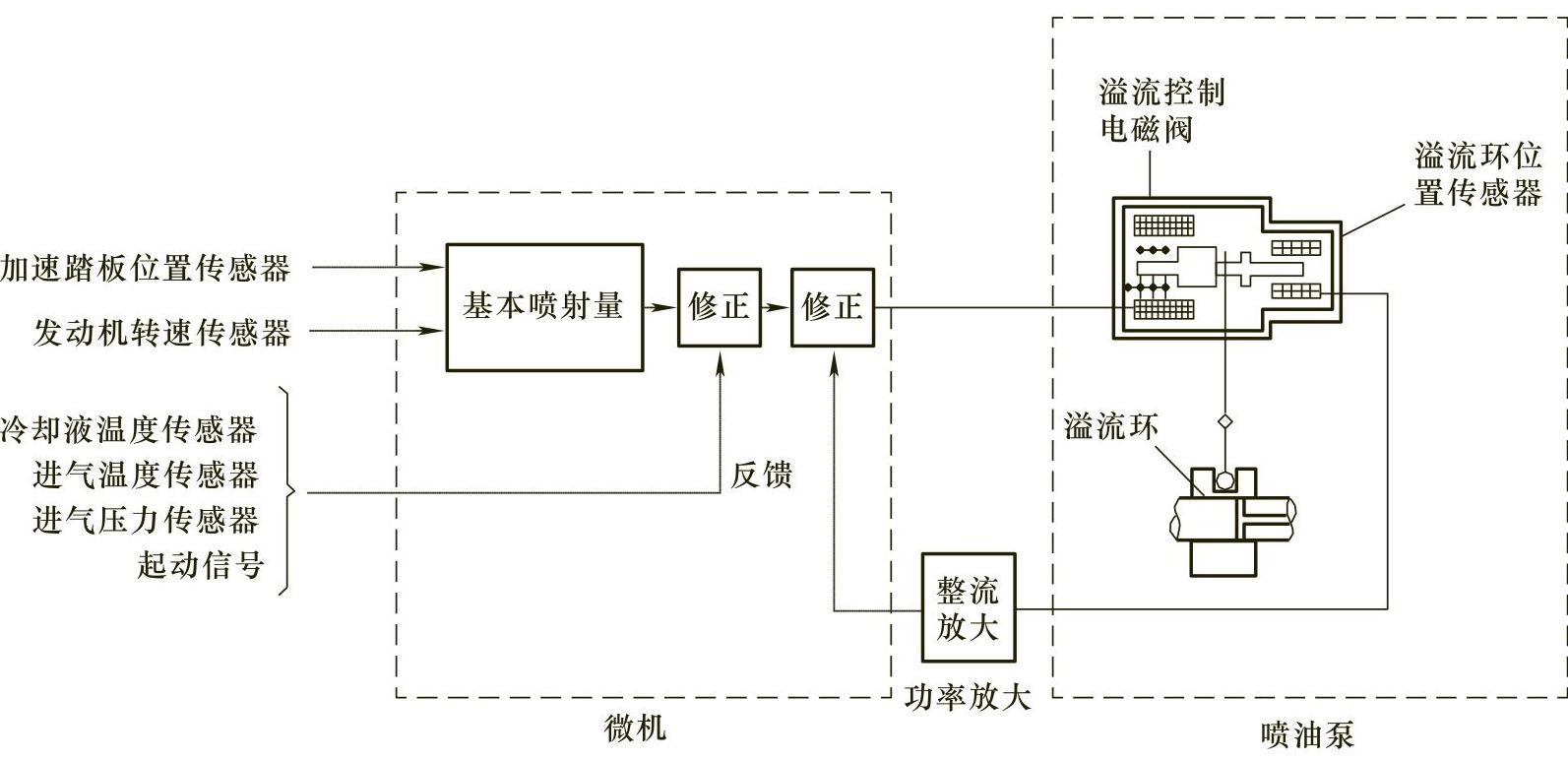

为保证电子控制的精确性、准确性，根据位置传感器检测出溢流环的位置，即实际的喷油量，再反馈到ECU中。电子控制柴油喷射系统原理如图4-130所示。

图4-130 电子控制柴油喷射系统原理
