丰田雷克萨斯RX 400h的电子制动控制（ECB）系统中安装有制动踏板位置传感器，安装于制动踏板上部。

制动踏板位置传感器一般使用滑动电阻传感器，滑动触点跟随制动踏板的摆动而旋转，使输出电压发生变化，根据输出电压的大小和变化的速率，可以反映驾驶人所需求的制动强度和制动的速率。其工作原理与节气门位置传感器相似。

新型的制动踏板位置传感器采用两路滑动变阻电路，主传感器与副传感器输出反向，制动踏板位置传感器电路组成如图4-124所示。两个传感器共用一个电源和搭铁回路，中间的SKS1和SKS2为信号输出。

图4-125为传感器输出线性电压特性图，其检测方法可以参照双滑动电阻式节气门位置传感器。

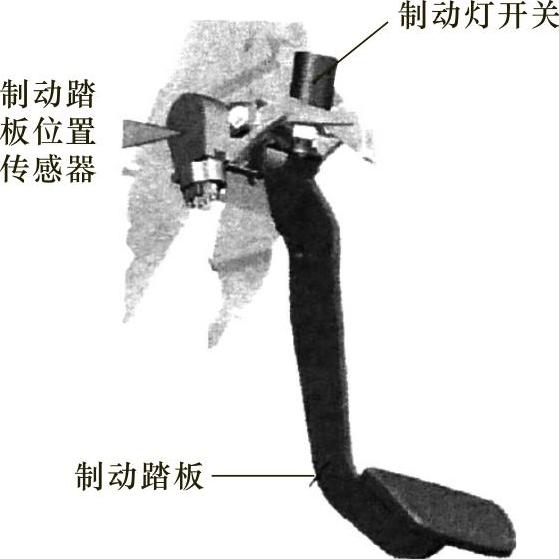

图4-124 制动踏板位置传感器的位置

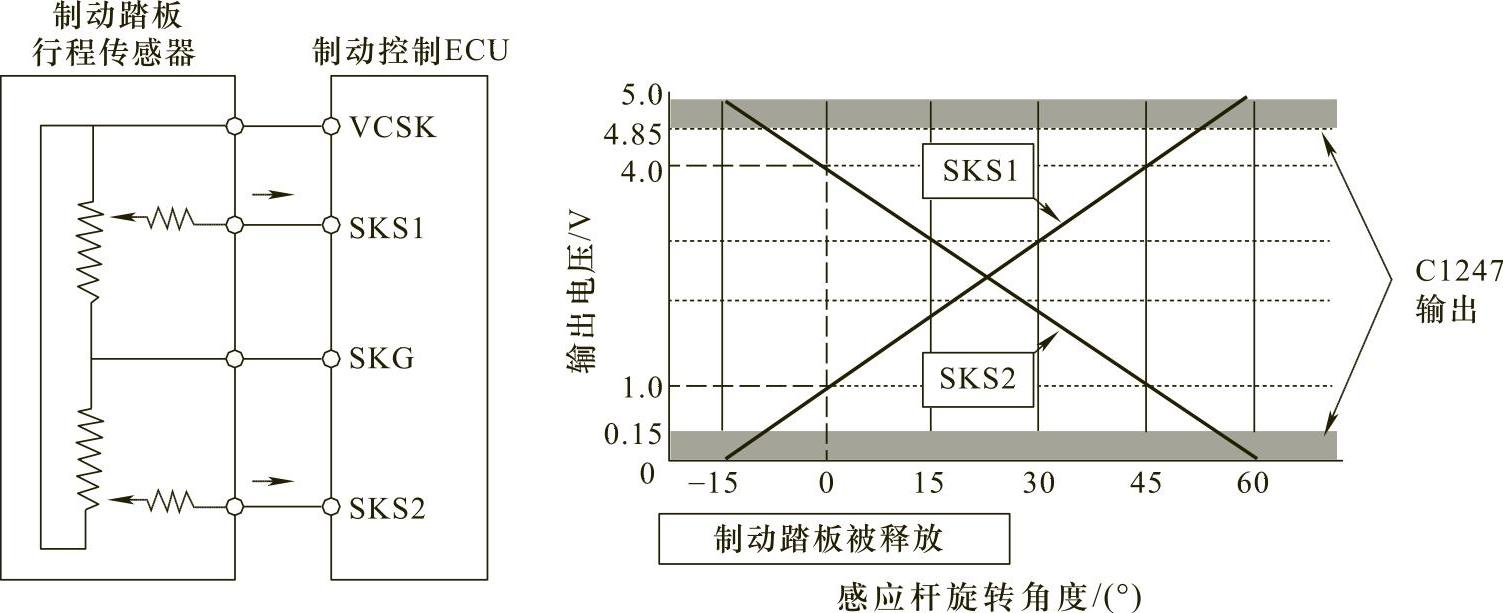

图4-125 制动踏板位置传感器的电路组成和输出信号
