实际操作

一、超声波距离传感器的连接电路

以现代伊兰特倒车雷达系统为例，其倒车雷达系统线路如图4-119所示。

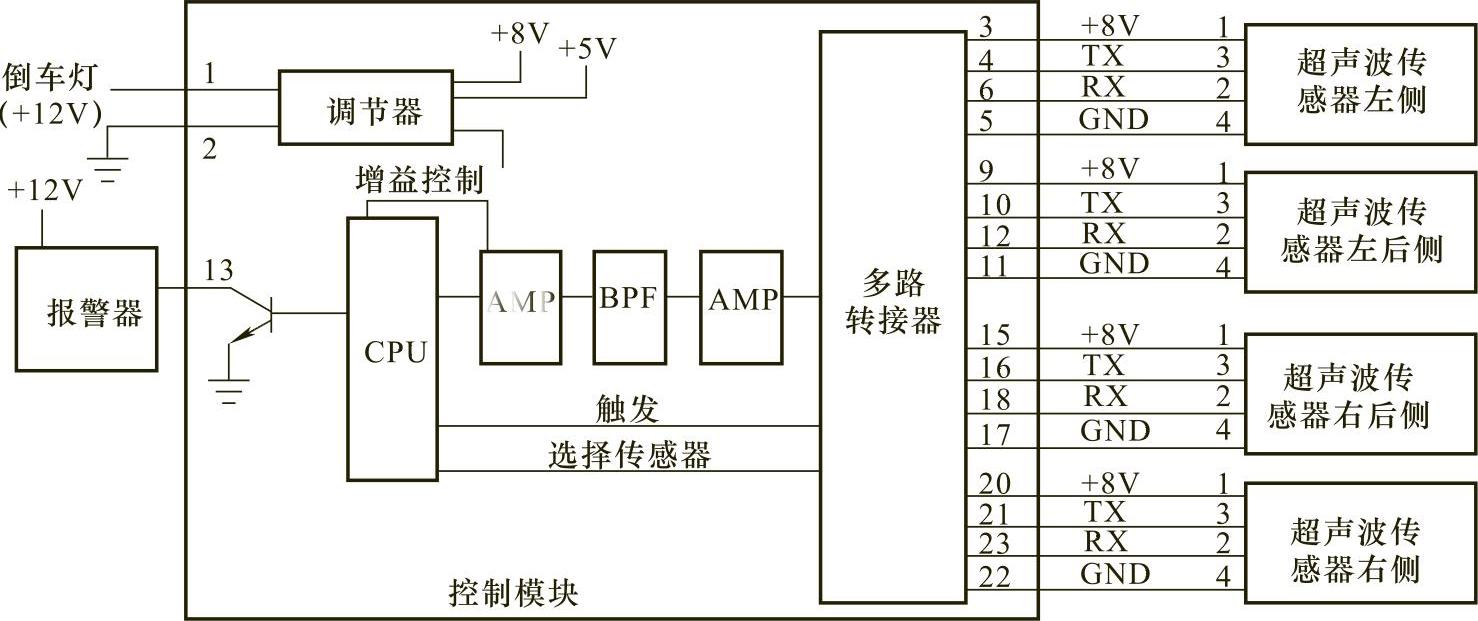

图4-119 现代伊兰特倒车雷达系统线路图

二、超声波距离传感器的检测

以现代伊兰特倒车雷达系统为例，说明其检测方法。

（1）电源检测 打开点火开关，断开传感器接头，将车辆挂入倒档，用万用表的电压档测量控制模块侧的1号端子与4号端子，应该有8V电压，若没有，应检查控制模块是否从倒档开关处取得12V工作电压。

（2）利用故障诊断模式进行检测 系统出现故障时，故障诊断模式可按下述所示方式反复循环提示故障位置，因此，利用故障诊断模式的提示音可以方便地判断出是哪一个传感器出故障。

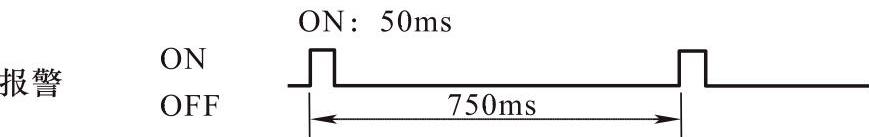

1）左侧传感器故障时的警报（bi～bi～bi～）。

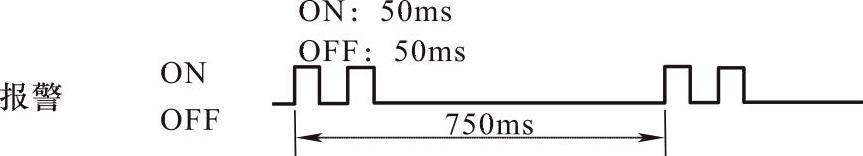

2）左后侧传感器故障时的警报（bibi～bibi～bibi～）。

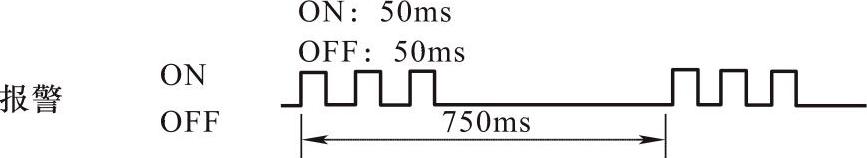

3）右侧传感器故障时的警报（bibibi～bibibi～bibibi～）。

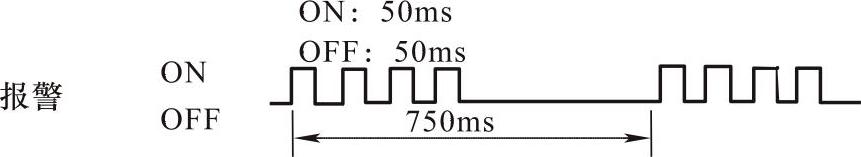

4）右侧传感器故障时的警报（bibibibi～bibibibi～bibibibi～）。

（3）示波器检测 利用示波器，可以对超声波距离传感器的发射端子TX和接收端子RX进行检测。用示波器检测时，注意要在线束连接完好的情况下，将车辆挂入倒车档，利用背查法进行，其信号应与图4-120所示的波形相符。

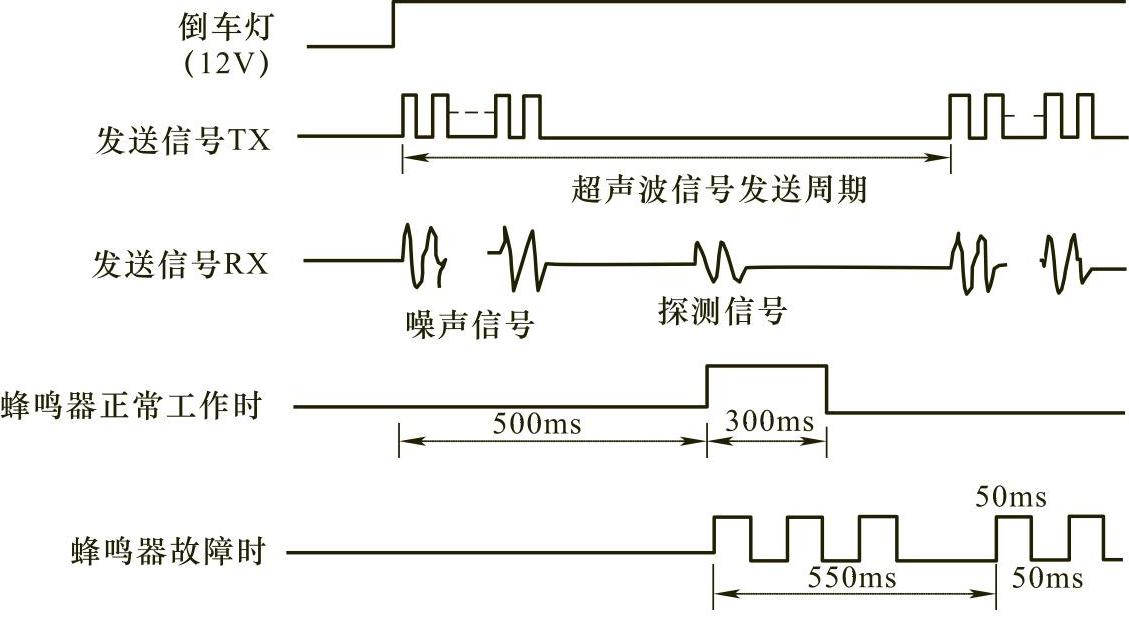

图4-120 发射端子TX和接收端子RX的信号

（4）用经验判断法检查 在汽车进入倒车工作状态下，用耳朵贴近传感器表面，仔细听是否有轻微的“嘀答”声（可与正常的比较），如果响声正常，说明传感器的电源正常，检查传感器和控制器之间的信号连接是否正常。
