一、作用

按照是否设置有反馈监测元件，废气再循环系统可以分为开环控制EGR系统和闭环控制EGR系统。闭环控制EGR系统与开环控制EGR系统相比，只是在EGR阀上增设了一个EGR阀位置传感器作为反馈信号，用以监测EGR阀开度的大小，使EGR率保持在最佳值。EGR阀位置传感器检测EGR阀阀杆的上下移动位置，发动机ECU以此确定阀门开度的大小。

二、安装位置

EGR阀位置传感器安装在EGR阀的上部。

三、结构

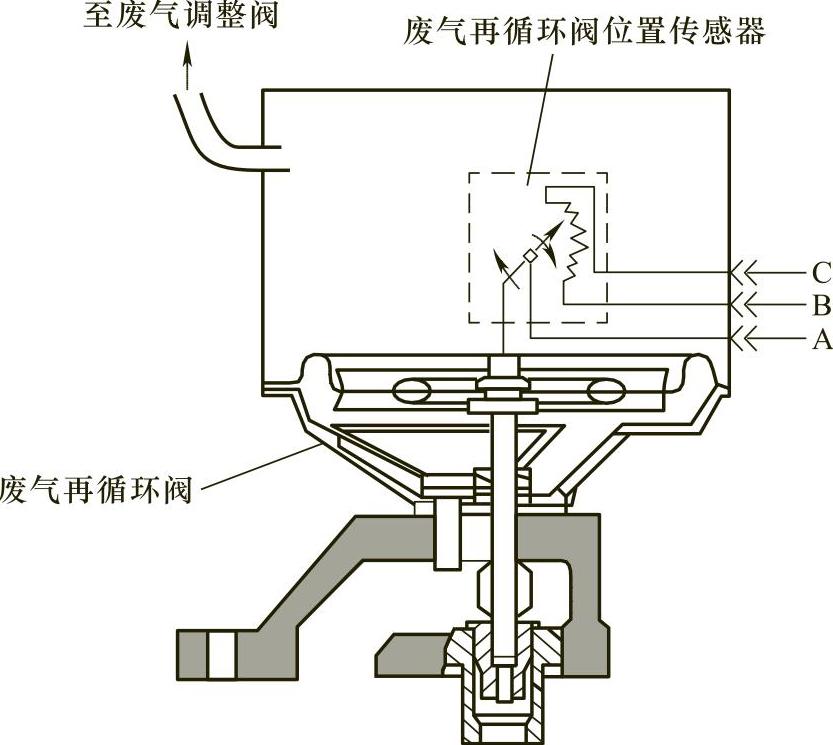

EGR阀位置传感器结构如图4-113所示，EGR阀阀针与电位计的滑动触点臂相连，由占空比控制的EGR阀随着占空比的变化，控制的真空吸力不同，引起EGR阀阀门开启的大小不一样，使阀杆上升的位移也不同。

图4-113 EGR位置传感器结构

四、工作原理

EGR阀阀杆上升，推动与之相连的滑动触点臂的位置发生变化，从而使滑动触点在滑动电阻上滑动，产生不同的电压信号，这个信号会传递到发动机控制ECU，发动机控制ECU以此监视EGR阀的位置，确保阀门对ECU的指令作出正确的响应，从而调整和修正开启EGR阀的时刻和占空比，精确控制再循环量的大小，以减小排放、改善性能。本田、别克、丰田等车型都安装有EGR阀位置传感器。
