在此以雷克萨斯LS400轿车用的光敏式转角传感器为例介绍此类型传感器的检测方法。

1.检测输出信号

打开点火开关，用跨接线SST连接诊断插接器上的TS与E₁端子，如图4-112a所示，转动转向盘，若转角小于45°，仪表板上的NORM灯亮，说明转向信号输出正常。

转角传感器信号是否输入悬架ECU的检查方法是：打开点火开关，慢慢转动转向盘，如图4-112b所示，在转动的同时分别用万用表测量ECU的SS₁、SS₂端子与搭铁间的电压，应为0～5V，否则说明转角传感器信号未输入悬架ECU或转角传感器信号出现故障。

2.转角传感器输入信号故障的诊断与排除

（1）诊断方法 拆下传感器插接器，打开点火开关，测量插接器1号端子和2号端子间的电压，如图4-112c所示，正常值应为蓄电池电压，否则应检查悬架ECU的IG熔断器是否良好，转角传感器与熔断器盒之间的连线是否存在断路、短路。

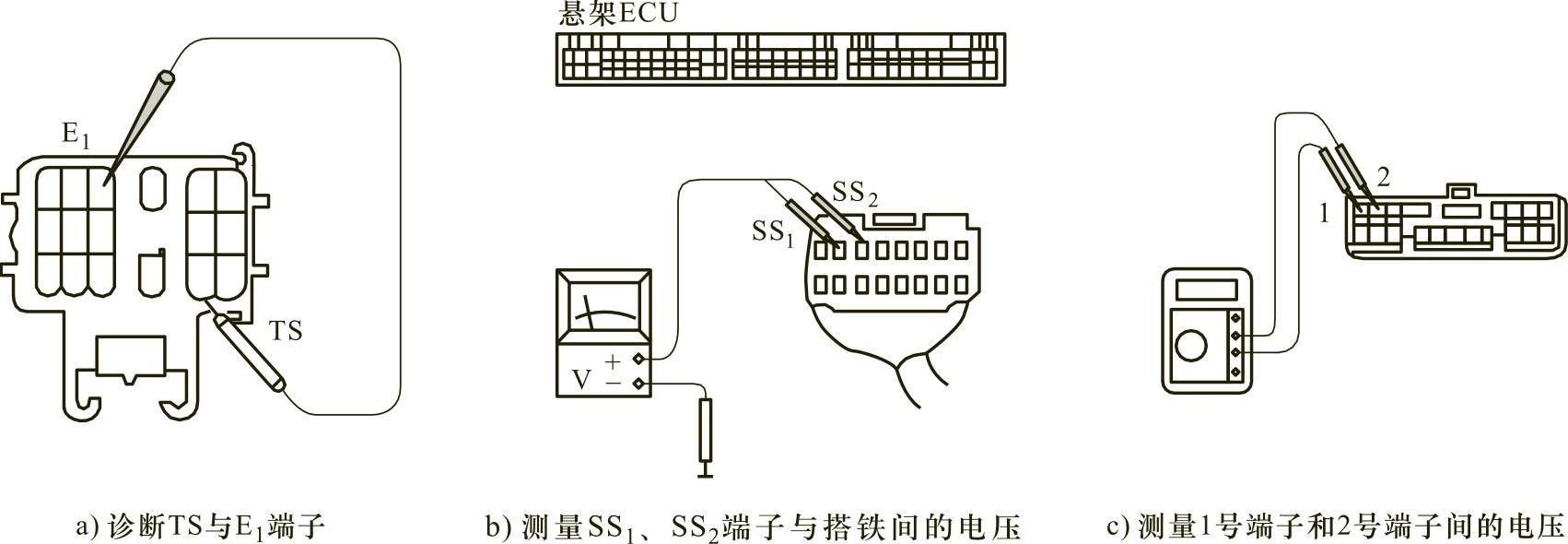

图4-112 光敏式转角传感器的检测

（2）排除方法 拆下传感器插接器，在转角传感器1号、2号端子间施加蓄电池电压，在慢慢转动转向盘时，用万用表测量传感器的10号、11号与2号端子间的电阻，应符合标准值的大小，否则说明转角传感器有故障，应当更换。
