四、电磁感应式加速踏板位置传感器

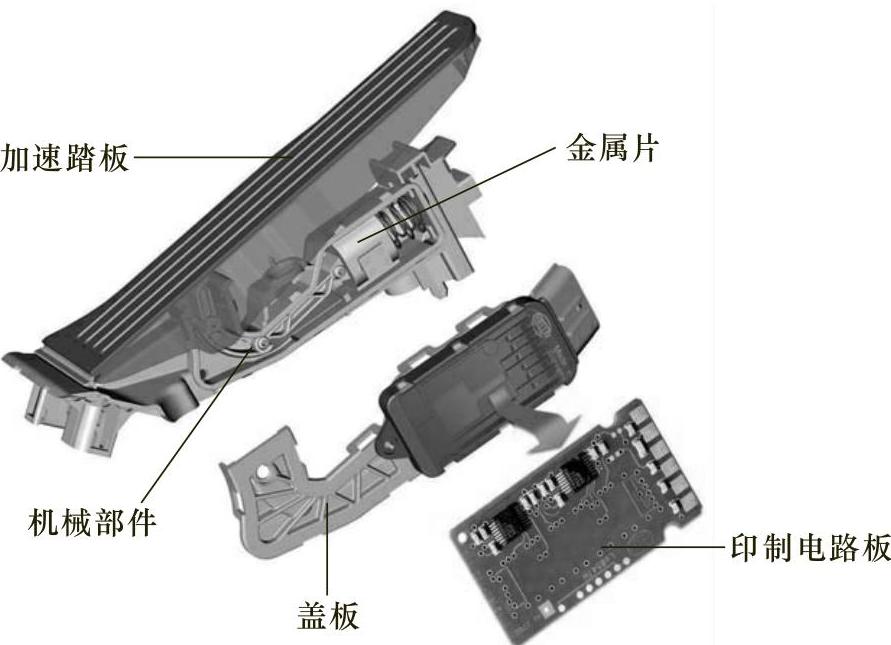

在大众的某些柴油车上使用的是电磁感应式加速踏板位置传感器。加速踏板模块包括加速踏板、踏板限位块、用于转换移动方向的机械部件和两个加速踏板位置传感器，具体结构如图4-103所示。

图4-103 加速踏板拉杆插接器

这些传感器是印制电路板的一部分，分别由一个励磁线圈、三个接收线圈以及一个控制电子装置和一个分析电子装置组成。为安全起见两个传感器彼此独立工作。

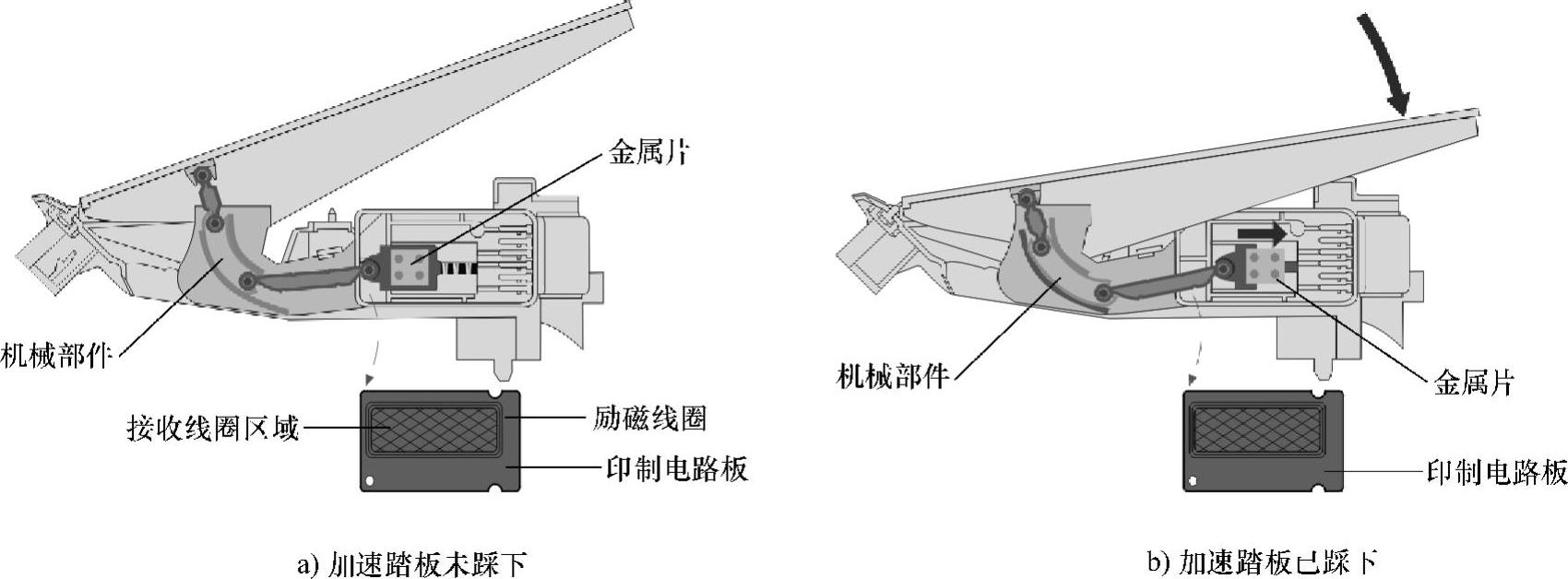

加速踏板模块的机械部件将加速踏板的杠杆运动转换为金属片直线移动。当驾驶人踩下加速踏板时，金属片沿直线移动（靠近印制电路板），如图4-104所示。

图4-104 加速踏板模块的机械运动

2.工作原理

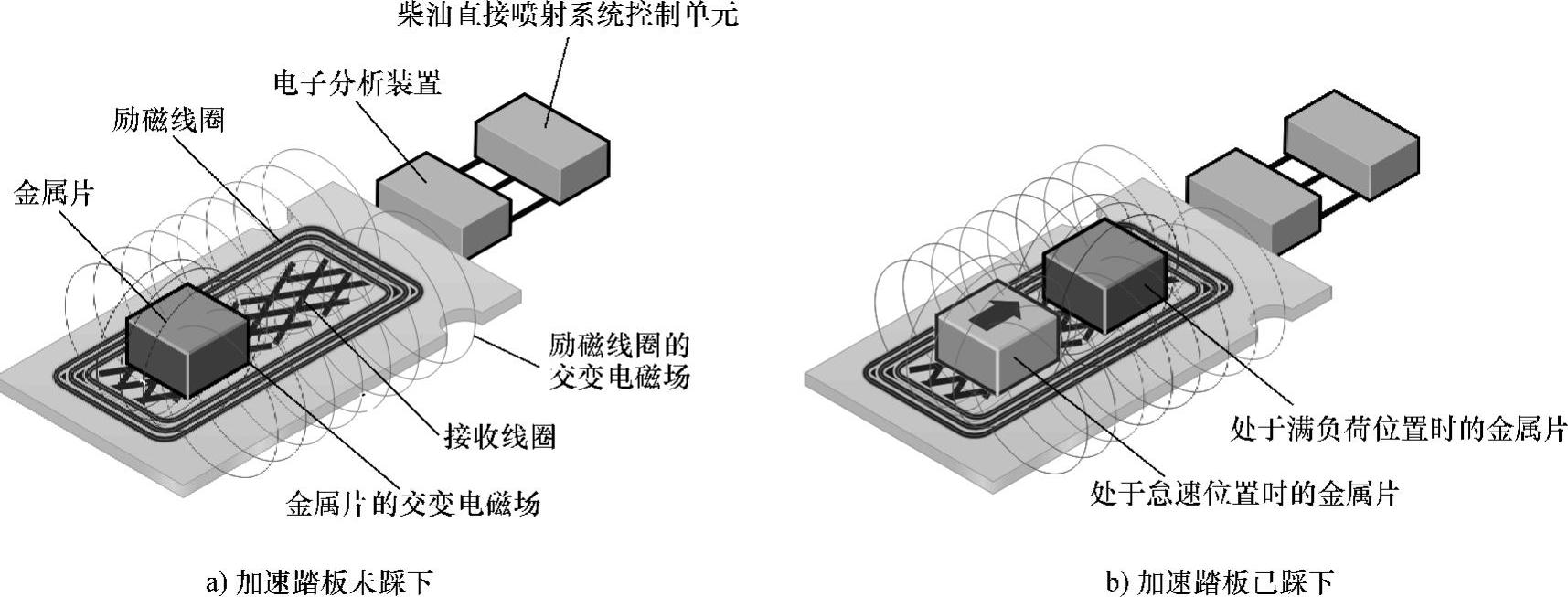

发动机控制单元提供5V的电压给踏板电子装置产生高频交流电压，以便励磁线圈上形成交变电磁场，如图4-105所示。这个交变电磁场作用在移动的金属片上。此时围绕该金属片形成另一个交变电磁场。这个取决于位置的交变场作用在接收线圈上，并在此以感应方式形成相应的交流信号。

图4-105 传感器内的电子元件工作原理

交流感应电压的高低主要取决于金属片的位置。位置不同，金属片与接收线圈之间的重叠程度不同。处于怠速位置时重叠程度最小，因此交流感应电压也最小。处于满负荷位置或自动变速器的强制降档位置时重叠程度最大，因此交流感应电压也最大。

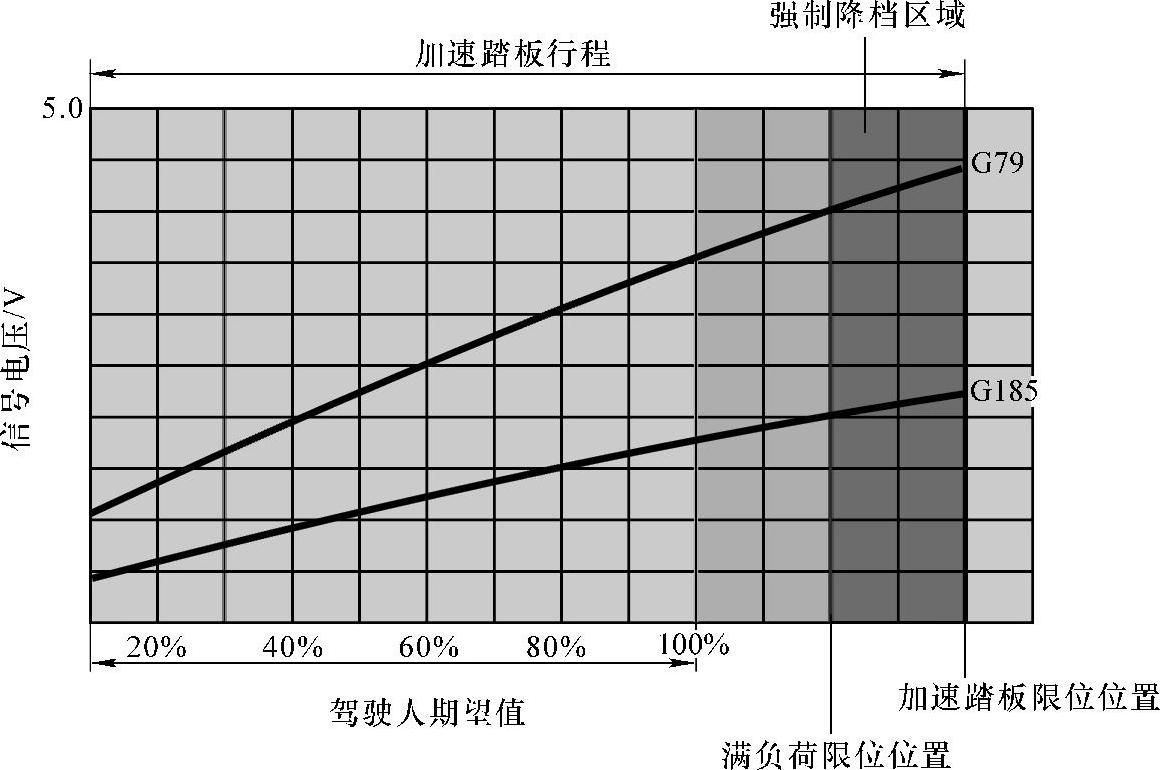

电磁感应式加速踏板位置传感器输出特性如图4-106所示。

图4-106 电磁感应式加速踏板位置传感器输出特性

你学会了吗？

1.加速踏板位置传感器有什么作用？

2.加速踏板位置传感器安装在哪里？

3.加速踏板位置传感器主要有哪些类型？

4.电位计式加速踏板位置传感器由什么组成，是怎样工作的，与ECU的电路如何连接，怎样检测？

5.双霍尔式加速踏板位置传感器由什么组成，是怎样工作的，与ECU的电路如何连接，怎样检测？

6.电磁感应式加速踏板位置传感器由什么组成，是怎样工作的，与ECU的电路如何连接，怎样检测？
