东风标致307使用了霍尔式转向盘转角传感器，霍尔式转向盘转角传感器是利用遮蔽转盘旋转时遮蔽或通过磁场，使霍尔元件产生或不产生霍尔电压的办法来计量转向角度的大小，其原理同使用遮蔽板的霍尔式曲轴位置传感器相似，其结构如图4-90所示。转向盘转角传感器插接器有四个端子：一个为12V供电端子，一个为搭铁端子，另两个端子分别是转向盘转动信号S₁和S₂的信号端子。

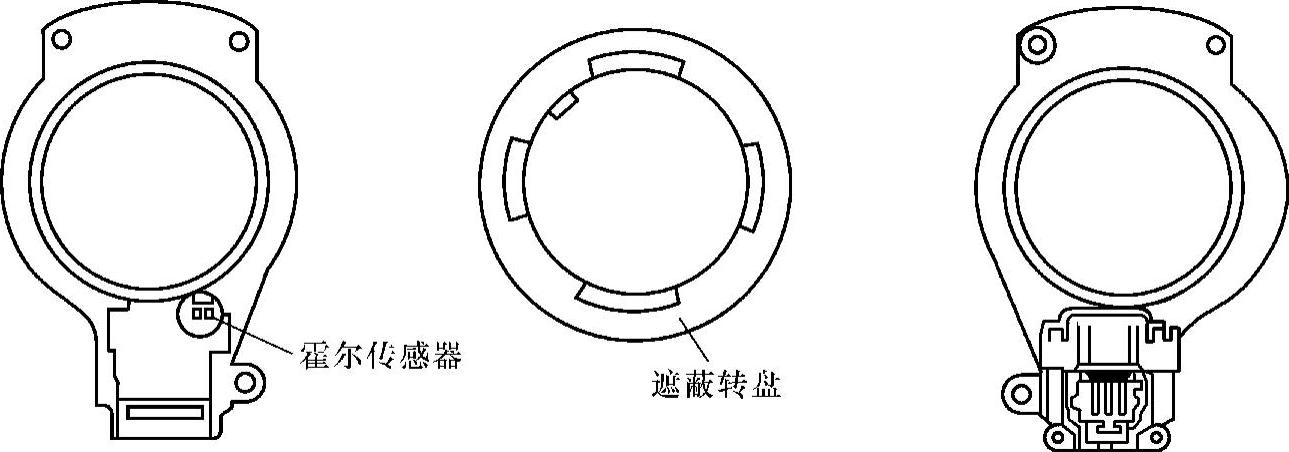

图4-90 霍尔式转向盘转角传感器的结构

转向盘角度信息以两个方波信号（图4-91）传给助力转向GEP控制单元，GEP控制单元通过这两个信号确定转向盘转动的速度和方向。两个霍尔式传感器从相位上错开90°±30°，能够确定转向盘的旋转方向，转向时，控制器可根据S₁信号和S₂信号的相对位置确定旋转方向，其检测方法也可参照光电式转向盘转角传感器来进行。

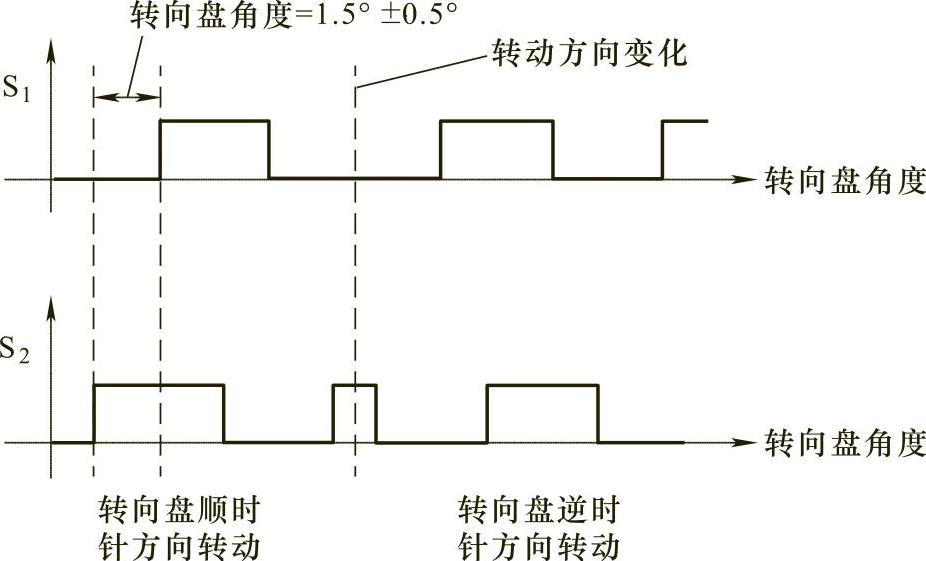

图4-91 输出脉冲信号图
