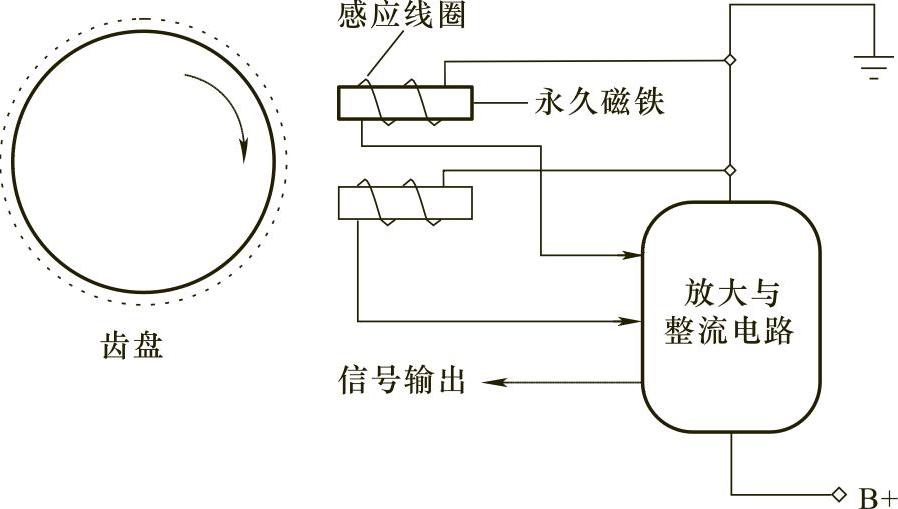

图4-89 磁感应式转向盘转角传感器的原理

磁感应式转向盘转角传感器由齿盘、永久磁铁、两个感应线圈及信号处理电路等组成，如图4-89所示。

当齿盘随转向轴转动时，感应线圈就会产生交变的感应电动势，经信号处理电路放大、整流及整形后输出。控制器根据传感器输入的信号脉冲个数就可确定转向盘的转角，设置两个感应线圈的目的同样是为了控制器判断左右转向的需要。

磁感应式转向盘转角传感器可以用测量电阻的方法来检测。
