八、尿素溶液液位传感器

1.结构

尿素溶液液位传感器主要由四个金属电极、三个辅助电阻和壳体组成。传感器的四个金属电极高低不一，分别为“顶端”工作电极、“中端”工作电极、“低端”工作电极和控制电极，其中“低端”工作电极和控制电极的高低是一样的，如图4-81所示。

尿素溶液液位传感器要与尿素溶液液位检测模块组合构成一个完整的整体。

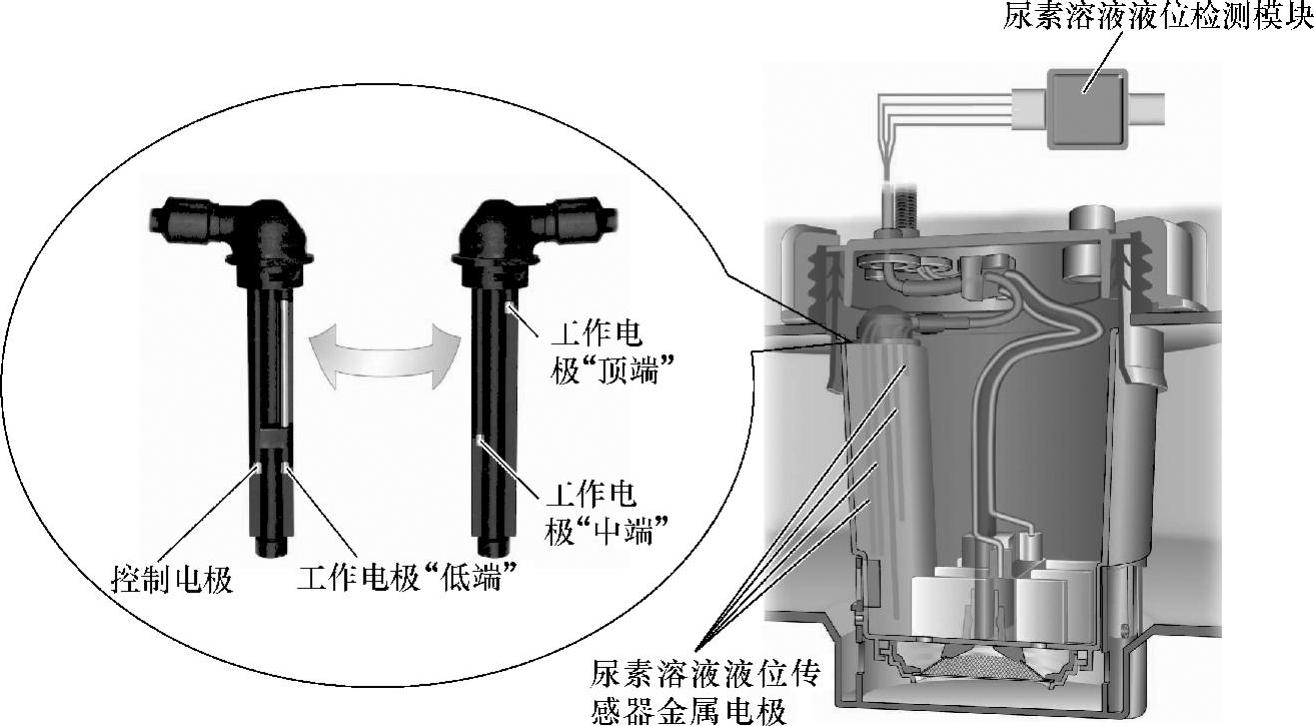

图4-81 尿素溶液液位传感器结构与安装位置

2.安装位置

尿素溶液液位传感器安装在尿素溶液加热罐内（图4-81），尿素溶液液位检测模块安装在尿素溶液加热罐上方。

3.工作原理

尿素溶液液位传感器主要是利用尿素溶液的导电性与工作电极可以构成电路通路的特点来检测液面位置高低的。

如图4-82所示，每个工作电极之前都有一个辅助电阻R，并与控制电极之上的电路构成一个完整的回路。当工作电极（一个、两个或全部）和控制电极同时都浸在尿素溶液中时，尿素溶液就接通了该工作电极与控制电极之间的回路，尿素溶液电阻r远远小于辅助电阻R，因此该工作电极的辅助电阻R被短路。尿素溶液液位检测单元向每个工作电极都供给相同的电压时，随着浸在尿素溶液中的工作电极数量增多，则返回尿素溶液液位检测单元的电流随之增大。反之，随着浸在尿素溶液中的工作电极数量减少，则返回尿素溶液液位检测单元的电流随之减小。

尿素溶液液位检测单元根据返回电流的大小来判断液面的位置，再通过PWM+调制信号发送到发动机控制单元。再由发动机控制单元将该信号通过车载网络送到组合仪表控制单元，由仪表上所显示的信息提示驾驶人注意及时添加尿素溶液。

辅助电阻R也用于诊断并检查该信号的可靠性。

尿素燃油液位传感器的在四种状态下的工作原理如图4-82、图4-83、图4-84和图4-85所示。

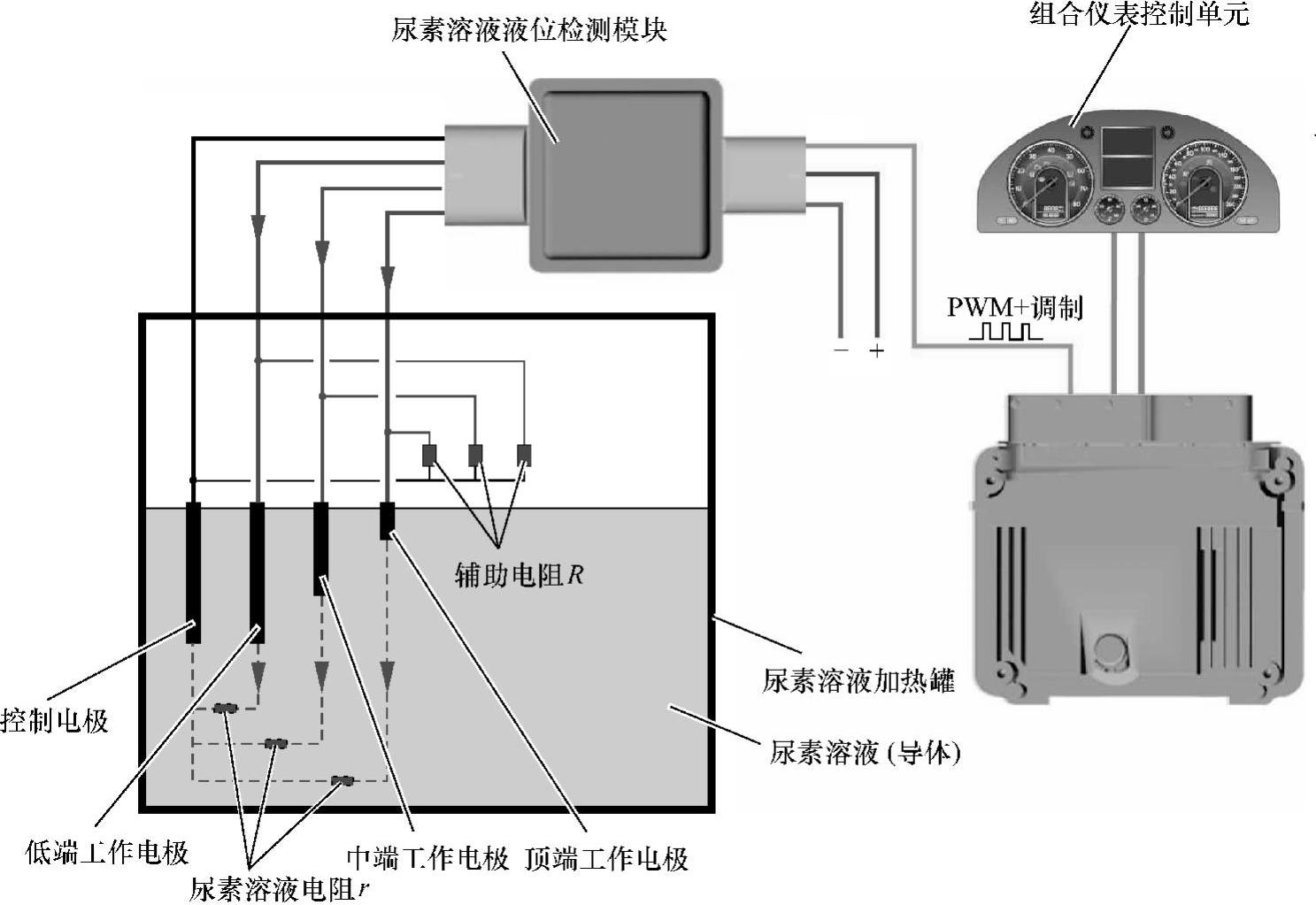

图4-82 尿素溶液液位超过顶端工作电极时

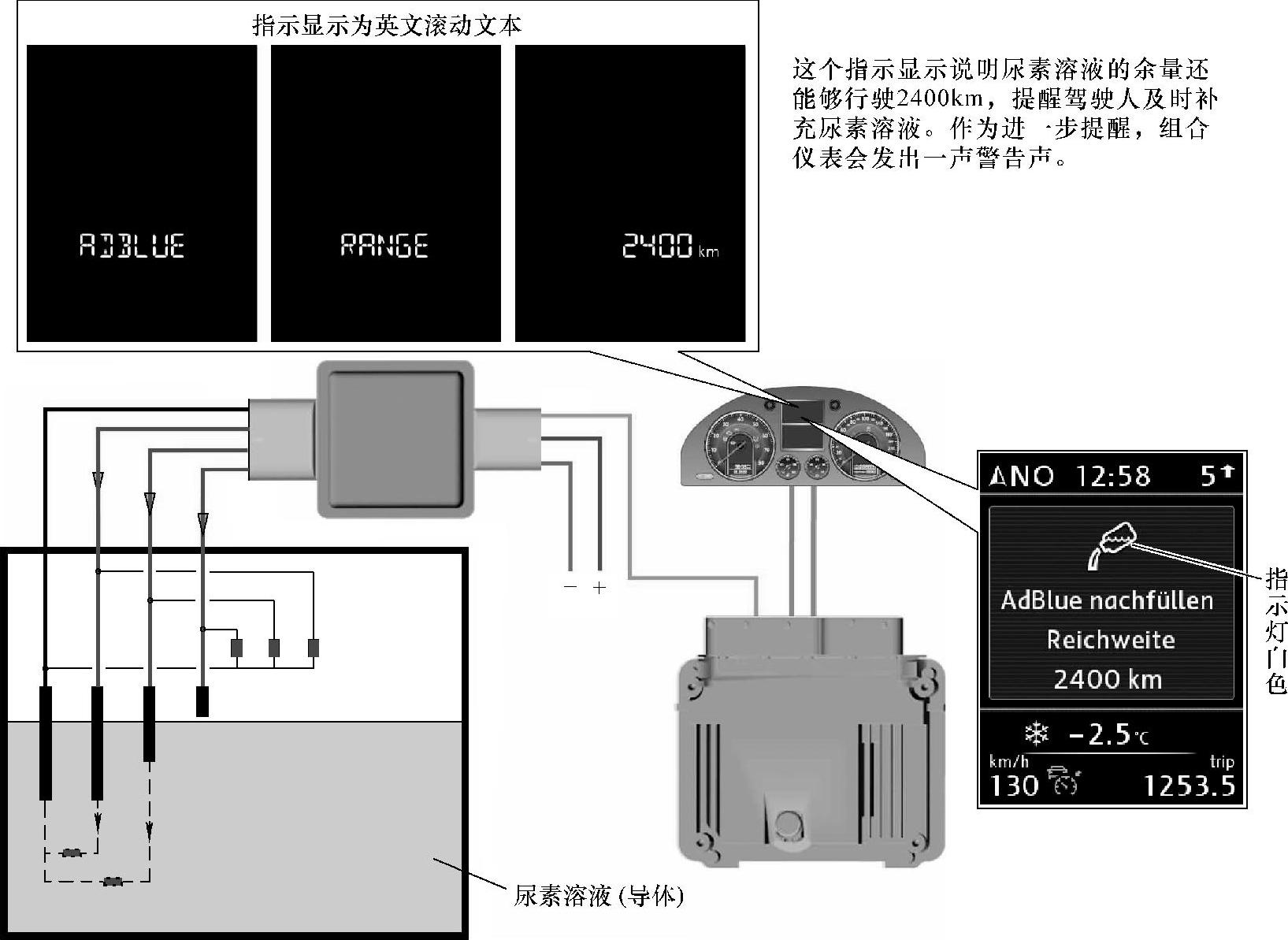

图4-83 尿素溶液液位在顶端工作电极和中间端工作电极

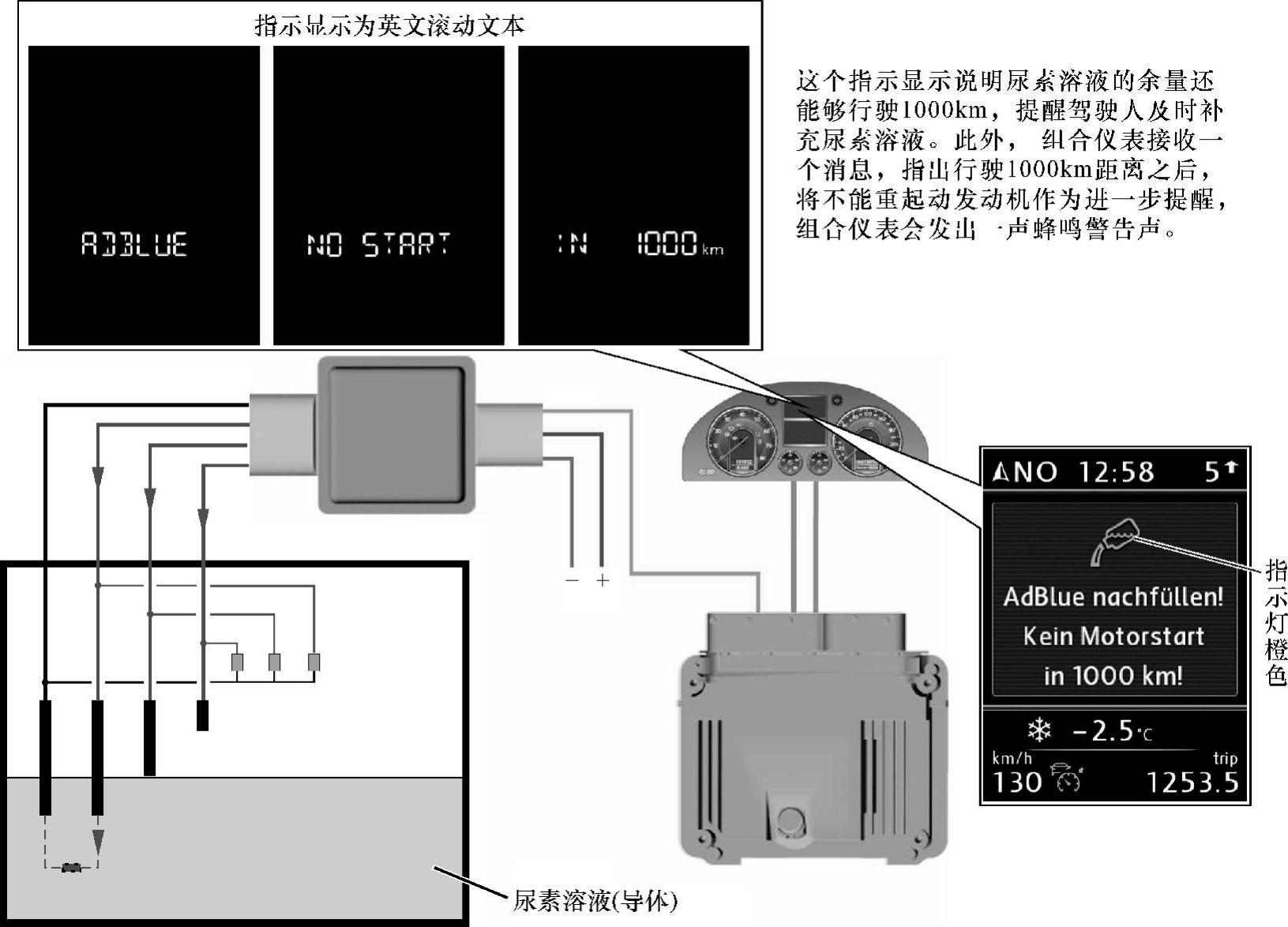

图4-84 尿素溶液液位在中端工作电极和低间端工作电极

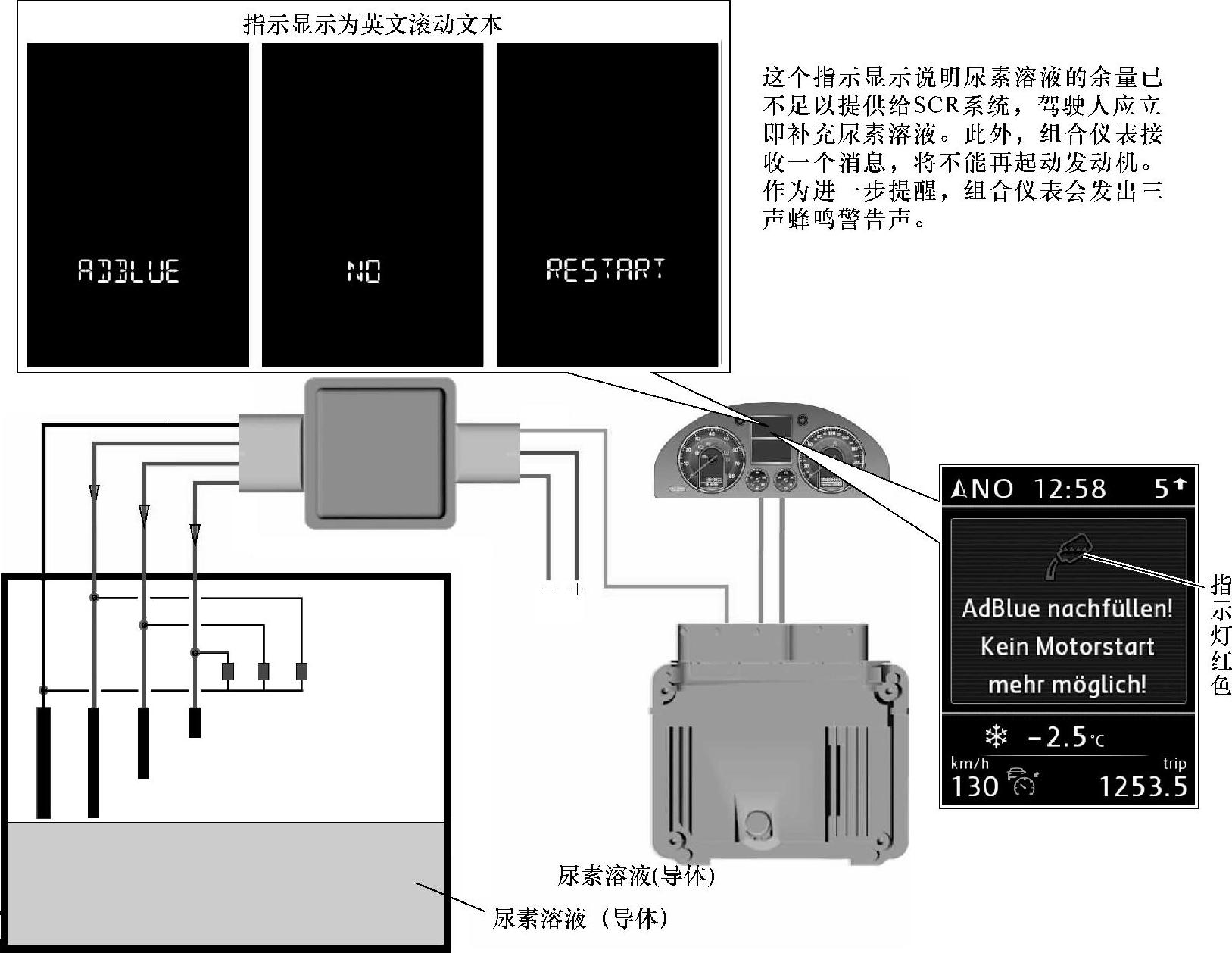

图4-85 尿素溶液液位在低间端工作电极以下

你学会了吗？

1.液位传感器有什么作用？

2.凸轮轴位置传感器安装在哪里？

3.液位传感器主要有哪些类型？

4.浮子舌簧开关式液位传感器由什么组成，是怎样工作的，与ECU的电路如何连接的，怎样检测？

5.浮子可变电阻式液位传感器由什么组成，是怎样工作的，与ECU的电路如何连接的，怎样检测？

6.热敏电阻式液位传感器由什么组成，是怎样工作的，与ECU的电路如何连接的，怎样检测？

7.电容式液位传感器由什么组成，是怎样工作的，与ECU的电路如何连接的，怎样检测？

8.半导体型液位传感器由什么组成，是怎样工作的，与ECU的电路如何连接的，怎样检测？

9.电极式液位传感器由什么组成，是怎样工作的，与ECU的电路如何连接的，怎样检测？

10.尿素溶液液位传感器由什么组成，是怎样工作的？
