1.结构

浮子可变电阻式液位传感器由浮子、内装滑动电阻的电位器以及连接浮子和电位器的浮子臂组成，其结构如图4-67所示。这种液位传感器的浮子可以随液位上、下移动，通过浮子的移动带动与其相连的浮子臂在滑动电阻上滑动，从而改变搭铁与浮子间的电阻值，即改变回路的电阻值。从而控制回路中的电流大小，在仪表上显示液位高低。

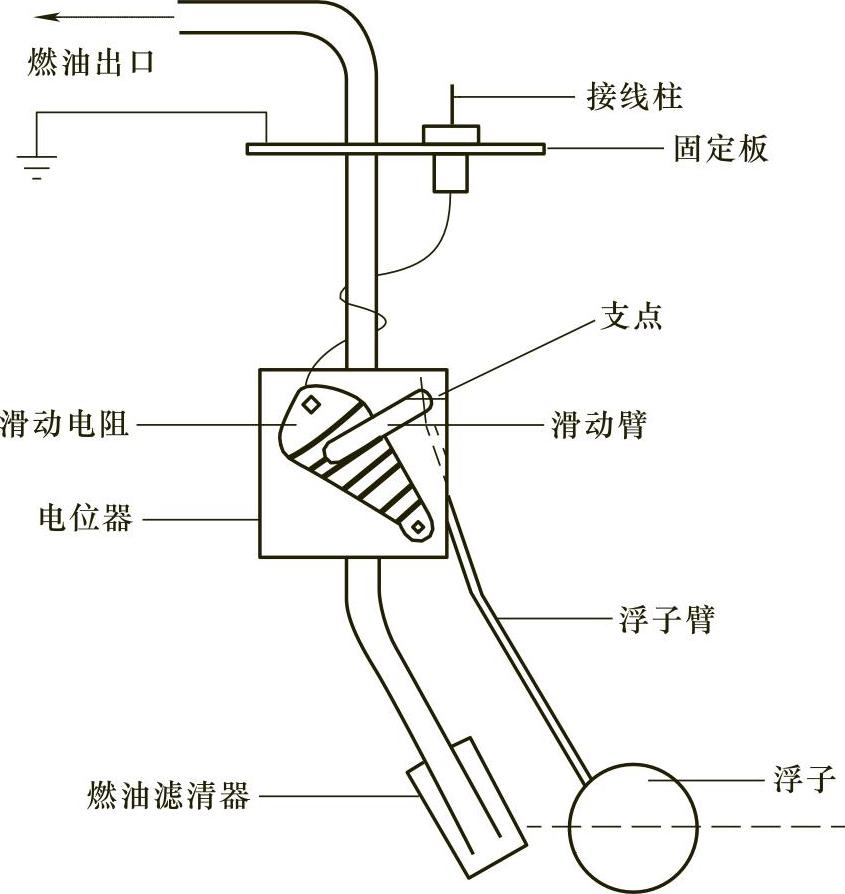

图4-67 浮子可变电阻式液位传感器的结构

2.工作原理

这里以汽车汽油油量表所使用的浮子可变电阻式液位传感器为例介绍浮子可变电阻式液位传感器的工作原理，如图4-68 所示。仪表与浮子可变电阻式液位传感器串联，当油箱满时，浮子升到最高位置，滑动臂滑向低电阻方向，此时通过回路中的电流增大，使双金属片弯曲增大，指针指向F侧；当油箱内油量较少时，浮子降到较低的位置，滑动臂滑向高电阻方向，汽油表电路中的电流减小，仪表内双金属片稍有弯曲，指针指向E侧。

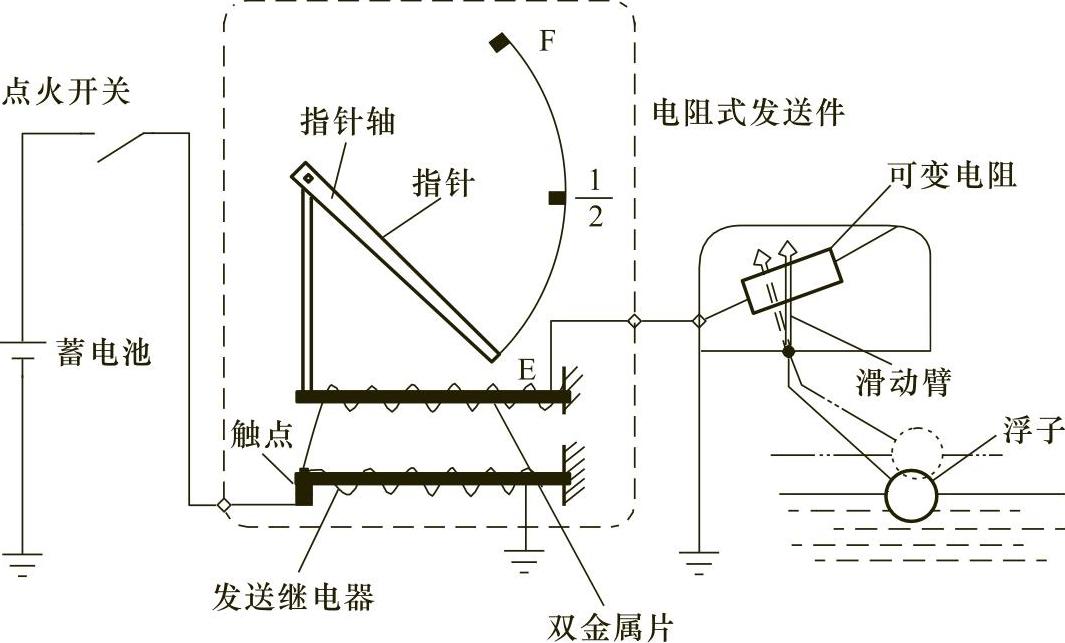

图4-68 浮子可变电阻式液位传感器在汽油表中的应用

3.检测

浮子可变电阻式液位传感器的检测方法如图4-69所示。用万用表测量浮子在不同位置时传感器插接器插头1号、3号端子间的电阻。当E处电阻值大于F处电阻值，且从E到F的变化过程中电阻值连续变化时，说明传感器性能良好。
