1.结构

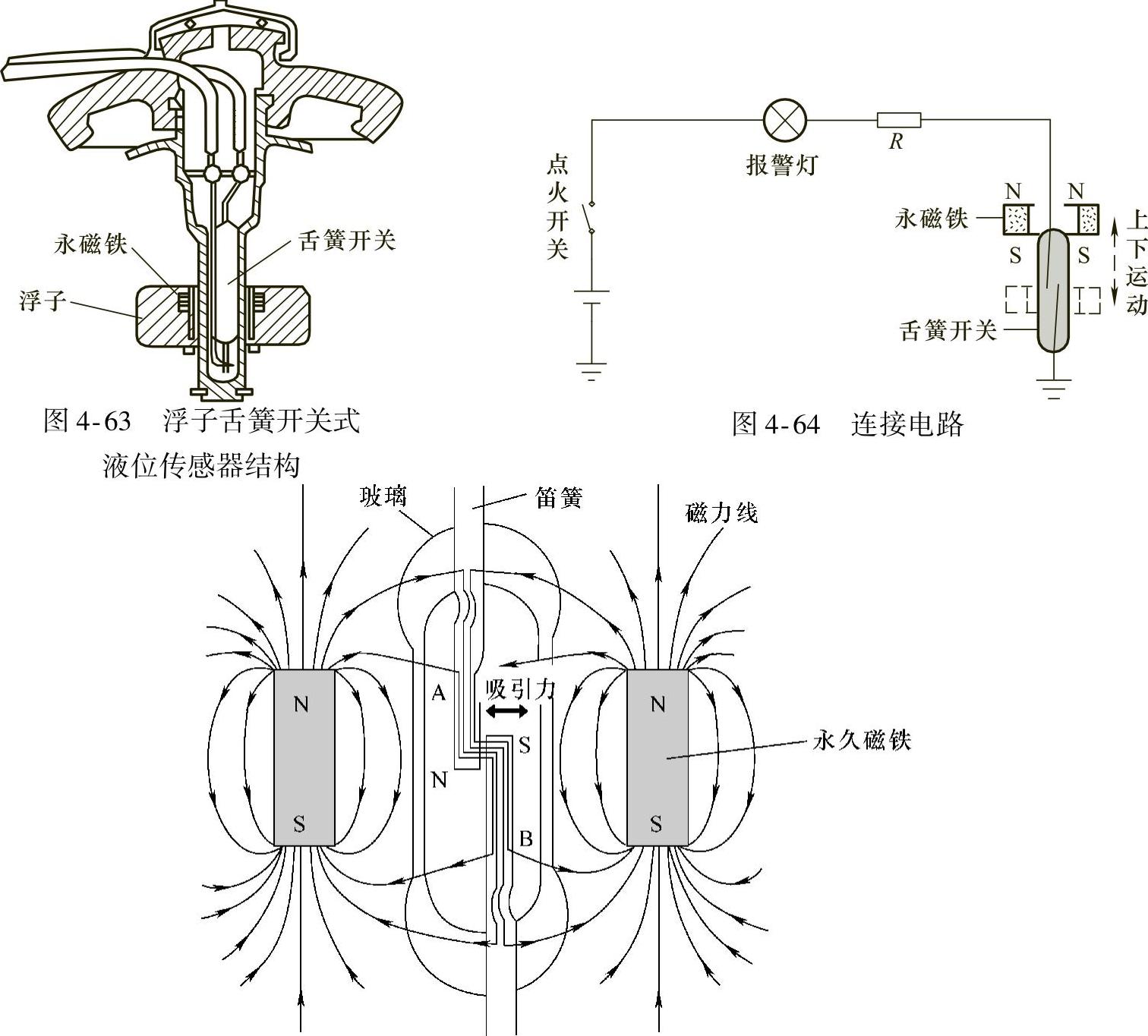

浮子舌簧开关式液位传感器由树脂圆管制成的轴和可沿其上下移动的环状浮子组成，如图4-63所示。在管状轴内装有舌簧开关（强磁性材料制成的触点），浮子内嵌有永久磁铁。舌簧开关内部是一对很薄的触点，随浮子位置不同，触点闭合或断开，以此判定液量多于规定值还是少于规定值。

2.工作原理

浮子舌簧开关式液位传感器的连接电路如图4-64所示。

当液位达到规定值时，浮子上升到规定值，没有磁力线穿过舌簧开关内的磁体，在舌簧本身的弹力作用下，舌簧开关的两触点打开，电路断开，报警灯熄灭。同时报警灯不亮表示液位在正常位置，符合要求。浮子舌簧开关式液位传感器的工作原理如图4-65所示。

图4-65 浮子舌簧开关式液位传感器的工作原理

3.连接电路

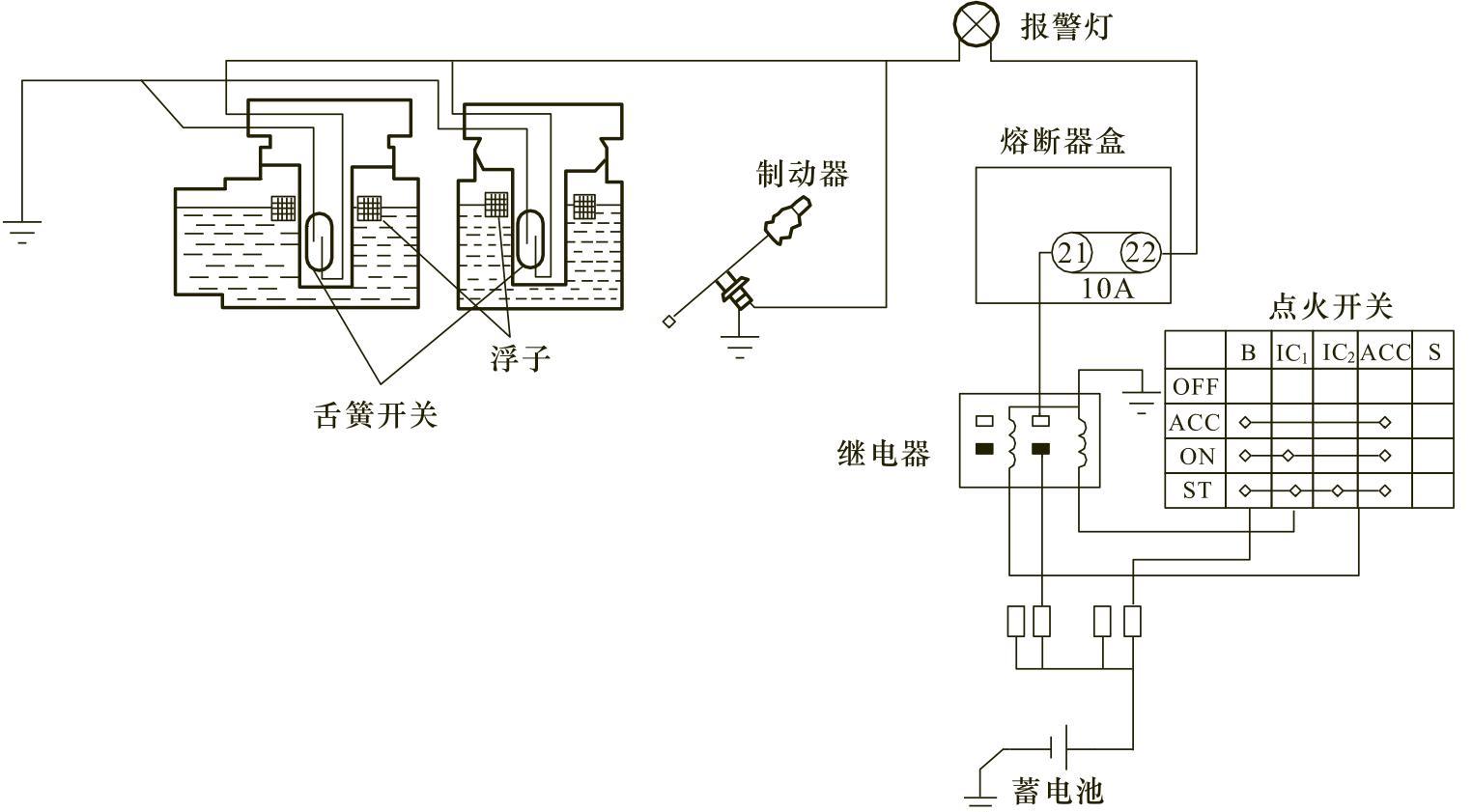

制动液液位报警系统的电路如图4-66所示。

图4-66 制动液液位报警系统电路

4.检测

浮子舌簧开关式液位传感器的常见故障是浮子损坏、舌簧开关弹性丧失不能工作。一般用万用表测量传感器的两接线端子电阻，当浮子上下移动时，确认开关是否随之通断变化。当浮子向下移动时，两端子电阻应为0Ω，说明导通；当浮子向上移动时，两端子电阻应为∞，说明不导通。若不符合这两点要求，则说明液位传感器已损坏，应当更换。
