1.作用

曲轴位置传感器（Crankshaft Position Sensor，CPS），又称为发动机转速与曲轴转角传感器，其作用是采集曲轴转动角度和发动机转速信号，并输入电子控制单元（ECU），以便确定喷射顺序、喷射正时、点火顺序、点火正时，并根据信号监测到的曲轴转角波动的大小来判断发动机是否有失火现象。

无曲轴位置传感器信号，发动机ECU认为发动机没有运转，因此喷油器不能喷油。点火和喷油集中控制的电子控制发动机，还不能点火。所以，曲轴位置传感器是计算机控制点火系统、发动机电子控制系统最重要的传感器之一。

2.安装位置

曲轴位置传感器一般安装于曲轴前端、分电器内、靠近飞轮的变速器壳体上三个位置，个别的车辆还有安装于发动机缸体中部下侧。曲轴位置传感器常见的安装位置如图4-23所示。

曲轴位置传感器根据其工作原理的不同，可分为磁电感应式曲轴位置传感器、光电式曲轴位置传感器和霍尔效应式曲轴位置传感器三种。

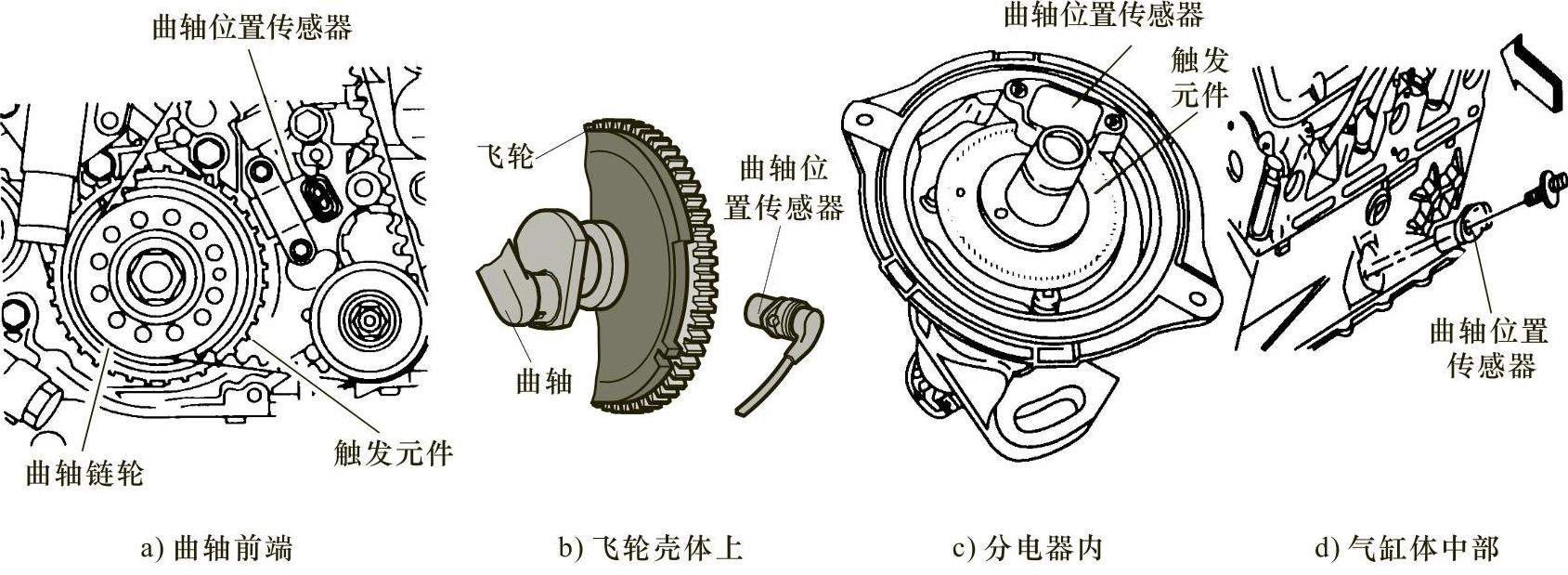

图4-23 曲轴位置传感器的安装位置
