一、与ECU的连接电路

三菱轿车大气压力传感器与ECU的连接电路如图3-27所示。大气压力传感器的变化电压信号由16号端子输入ECU，ECU根据该信号电压对喷油量进行修正。ECU的13号和23号端子并联及14号和24号端子并联，以减少接触电阻，提高测量精度。

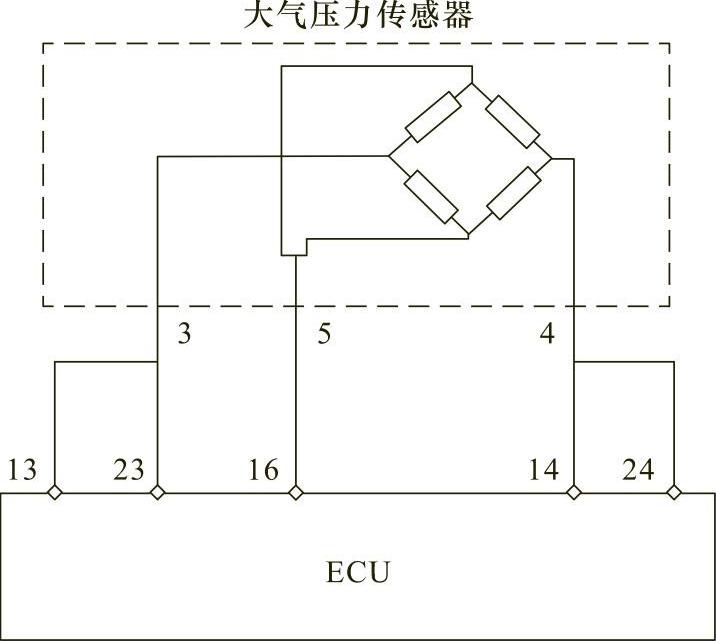

图3-27 三菱轿车大气压力传感器与ECU的连接电路图

二、检测

以三菱轿车大气压力传感器为例，说明大气压力传感器的检测内容。

1.检查搭铁情况

拆下大气压力传感器与ECU间的连接插头，测量ECU侧14号端子与搭铁间的电阻值，正常应为零，否则应检查ECU的搭铁情况。

2.检查各端子间的电压值

打开点火开关，测量ECU侧的23号端子与搭铁间的电压，正常应为5V。测量传感器信号输出端16号端子输出的信号电压，正常应为3.5～4.2V。

经检查，若不在规定范围内，应检查线路连接情况，若线路连接情况良好，则应更换大气压力传感器。
