一、作用

大气压力传感器用于检测大气压力的变化，并将变化的压力信号输入给ECU，实现ECU对喷油量和点火时间的修正。

二、安装位置

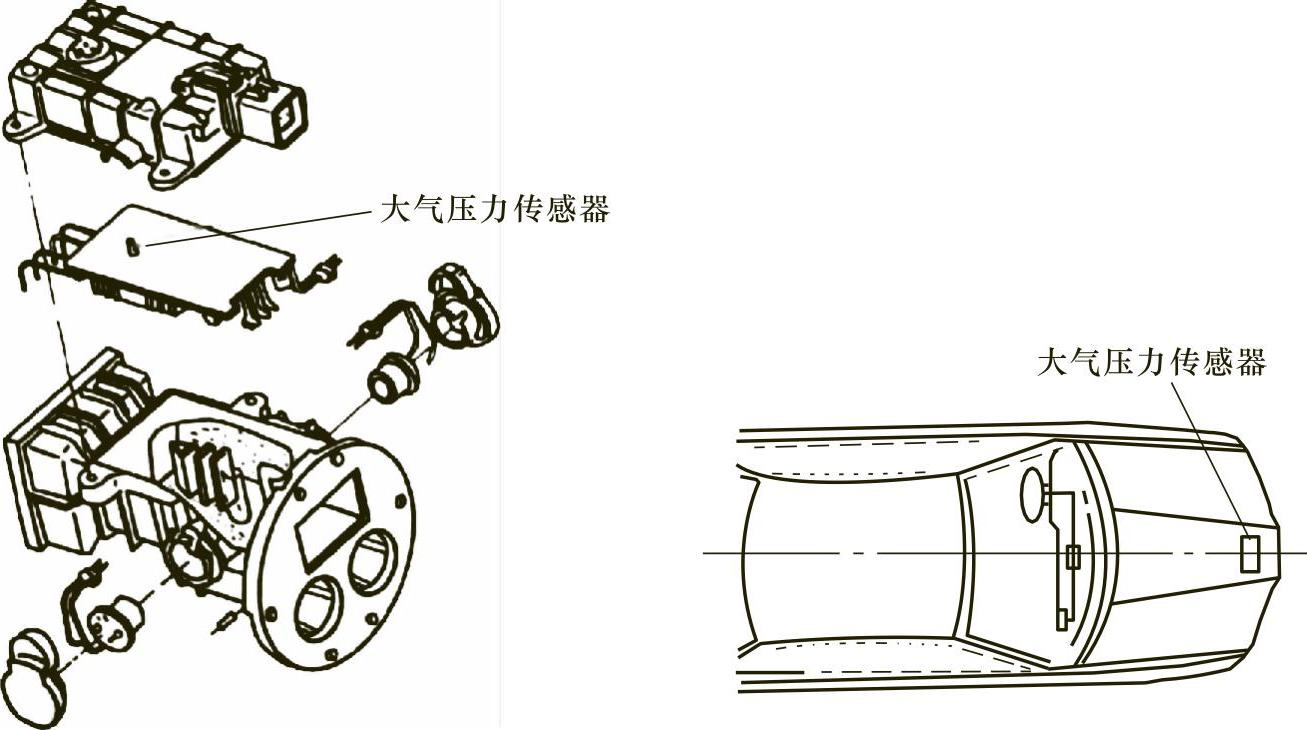

大气压力传感器一般安装在空气流量传感器内或ECU内部或前保险杠内，如图3-25所示。

图3-25 大气压力传感器的安装位置

三、结构与工作原理

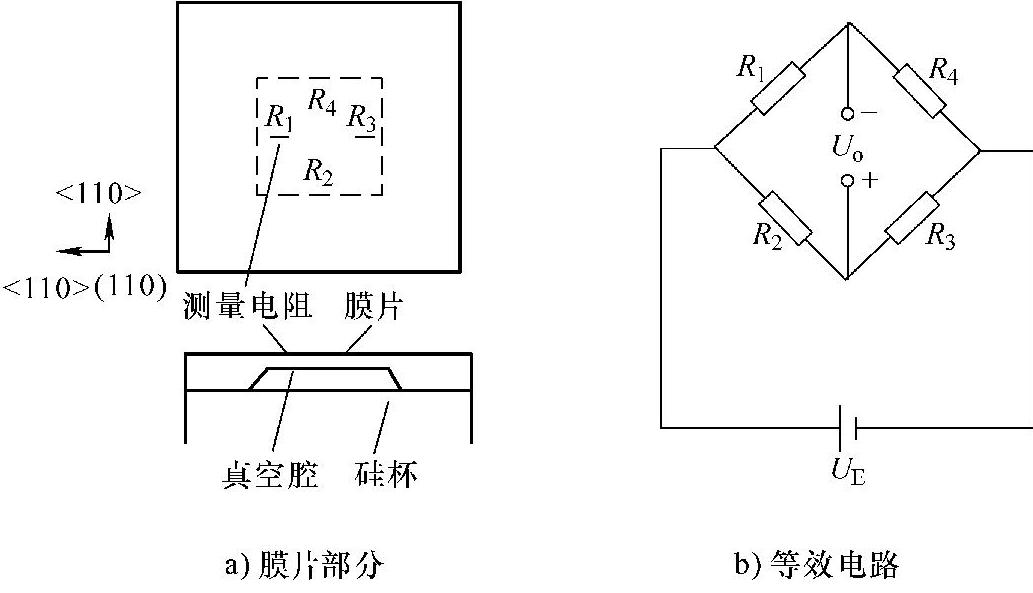

大气压力传感器与半导体压敏电阻压力传感器的制作原理类似，也是采用集成电路与微加工技术，在一块半导体基片（硅片）上形成压力传感器、温度补偿电路和放大电路。在硅片的中间，从反面经异向腐蚀形成了一个正方形的膜片（利用膜片将压力变换成应力），在膜片的表面，通过扩散杂质形成4个P型的测量电阻，以惠斯顿电桥方式连接，如图3-26所示。利用膜片的压阻效应将加在膜片上的压力变换成电阻的变化，此电阻通过桥式电路之后，在输入端输入一个电源电压后在输出端会输出一个可变的电压信号。膜片的里面与硅杯之间设计成真空腔，用于缓和内部的应力，并以此真空腔的压力为基准来测量大气压力。

图3-26 大气压力传感器的检测电路
