六、空调制冷剂压力传感器

1.空调制冷剂压力传感器的作用

空调制冷剂压力传感器用于检测制冷剂压力，并将制冷剂压力信号发送至空调放大器。空调放大器根据传感器特性将该信号转换为压力，以控制压缩机。

在大众轿车的某些车型上所运用的是空调制冷剂压力/温度传感器。空调制冷剂压力/温度传感器将制冷剂压力与制冷剂温度信号送到控制单元。这两个信号用于：①控制散热器风扇；②控制压缩机；③检测制冷剂的损耗。

2.空调制冷剂压力传感器的安装位置

空调制冷剂压力传感器一般安装在高压管上。大众轿车上的空调制冷剂压力/温度传感器位于发动机舱内压缩机与冷凝器之间的高压管路上，如图3-14所示。

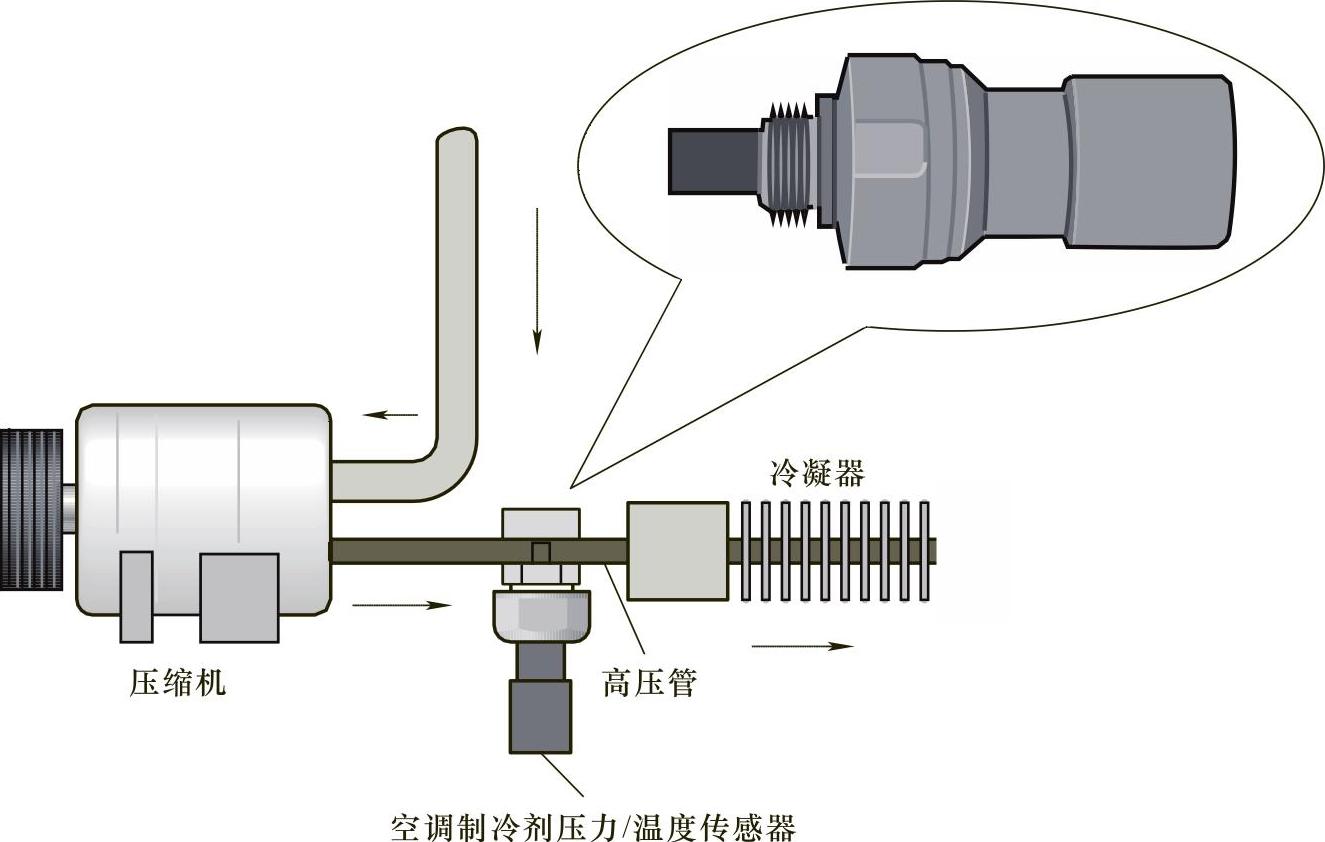

图3-14 空调制冷剂压力/温度传感器的安装位置

3.空调制冷剂压力传感器的结构与工作原理

这里还是以大众轿车上运用的空调制冷剂压力/温度传感为例，介绍空调制冷剂压力/温度传感传感的结构（图3-15）与工作原理。

压力测量传感器元件实际上是一个电容器，是根据电容原理进行工作的。

这里以平行极板电容器进行简单介绍。制冷剂回路中的压力变化改变了传感器中电容极板之间的间距。由于电容极板之间的间距发生改变，电容量也就发生改变，即电容器存储电能的能力发生改变。如果间距减小，电容量下降，如图3-16a所示；如果间距增大，电容量上升，如图3-16b所示。传感器电子装置检测这种变化，并按比例将压力转换成电压信号。

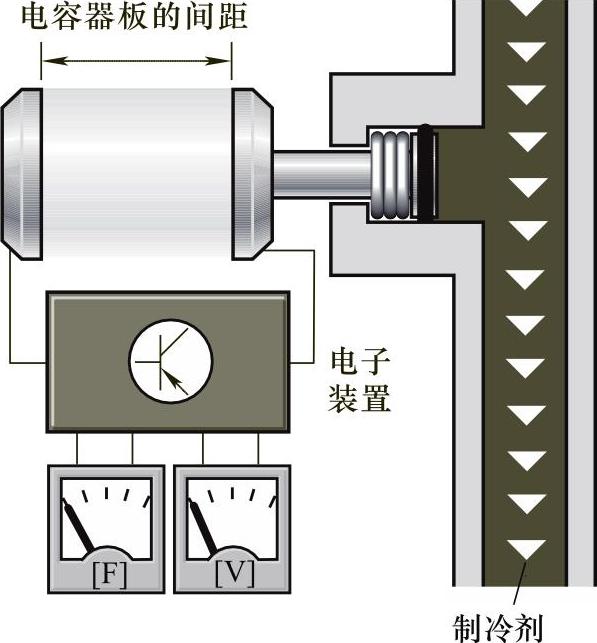

图3-15 空调制冷剂压力/温度传感的结构

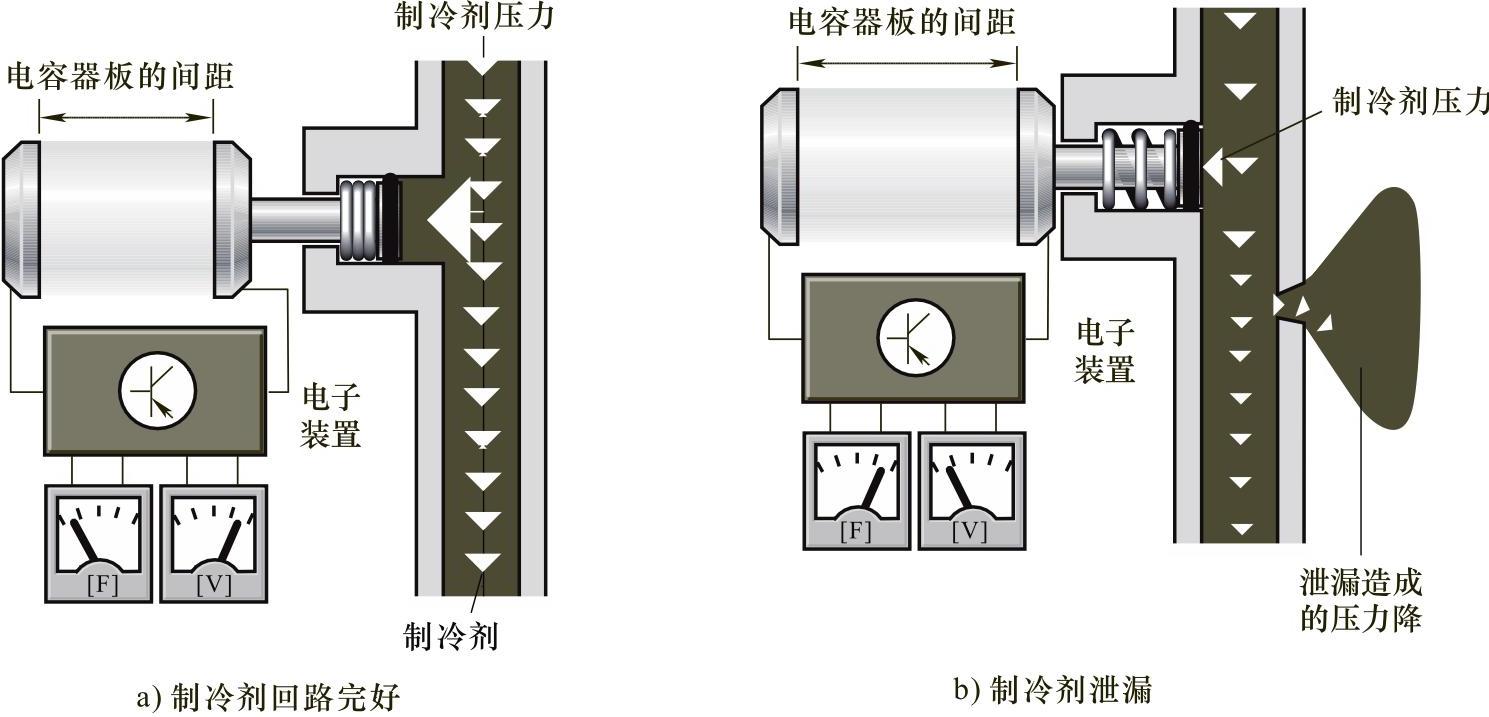

图3-16 空调制冷剂压力/温度传感工作原理

在制冷剂发生大的泄漏而逸出时，压力会急剧下降。在此情况下，压力传感器的信号足以让控制单元检测到故障。

如果冷却液逐渐损耗，则此信号就不会足够强，因为少量制冷剂的损耗不会使压力变化达到系统可测量的程度。但是，由于制冷剂的量与蒸发器的量精确相关，所以缺少制冷剂会导致蒸发器中膨胀的冷却液气体热到可测量的程度，从而使压缩机后的制冷剂温度上升。

因为较少的制冷剂吸收了等量的热量来将空气冷却到默认值，所以造成这种温升。该传感器检测这种温升并发送电压信号给ECU。

如果压力或温度信号失效，则空调制冷功能关闭。

你学会了吗？

1.你知道机油压力传感器的结构怎样、工作原理如何、怎样检测吗？

2.你知道机油压力开关传感器有什么作用、结构怎样、工作原理如何、怎样检测吗？

3.你知道制动液压力传感器有什么作用、安装位置在哪、结构怎样、工作原理如何？

4.你知道蓄压器压力传感器有什么作用、安装位置在哪、结构怎样、工作原理如何、连接电路如何、怎样检测吗？

5.你知道共轨压力传感器有什么作用、安装位置在哪、结构怎样、工作原理如何？

6.你知道空调制冷剂压力传感器有什么作用、安装位置在哪、结构怎样、工作原理如何？
