四、蓄压器压力传感器

1.作用

蓄压器压力传感器用于检测牵引力控制系统（TRC）中蓄压器的油液压力。

2.安装位置

蓄压器压力传感器一般安装在油压控制组件的上方，如图3-8所示。

3.结构与工作原理

蓄压器压力传感器主要由压力检测部分、电路部分等组成，压力检测部分以半导体压敏元件为测量元件。当油液压力低时，它向ECU输入低油压信号，起动油泵并使之运转；当油液压力过高时，它向ECU输入一个高油压信号，油泵停止工作，如图3-8所示。

4.与ECU的连接电路

雷克萨斯LS400轿车蓄压器压力传感器与ECU的电路连接如图3-9所示。

图3-8 蓄压器压力传感器的安装位置及工作原理

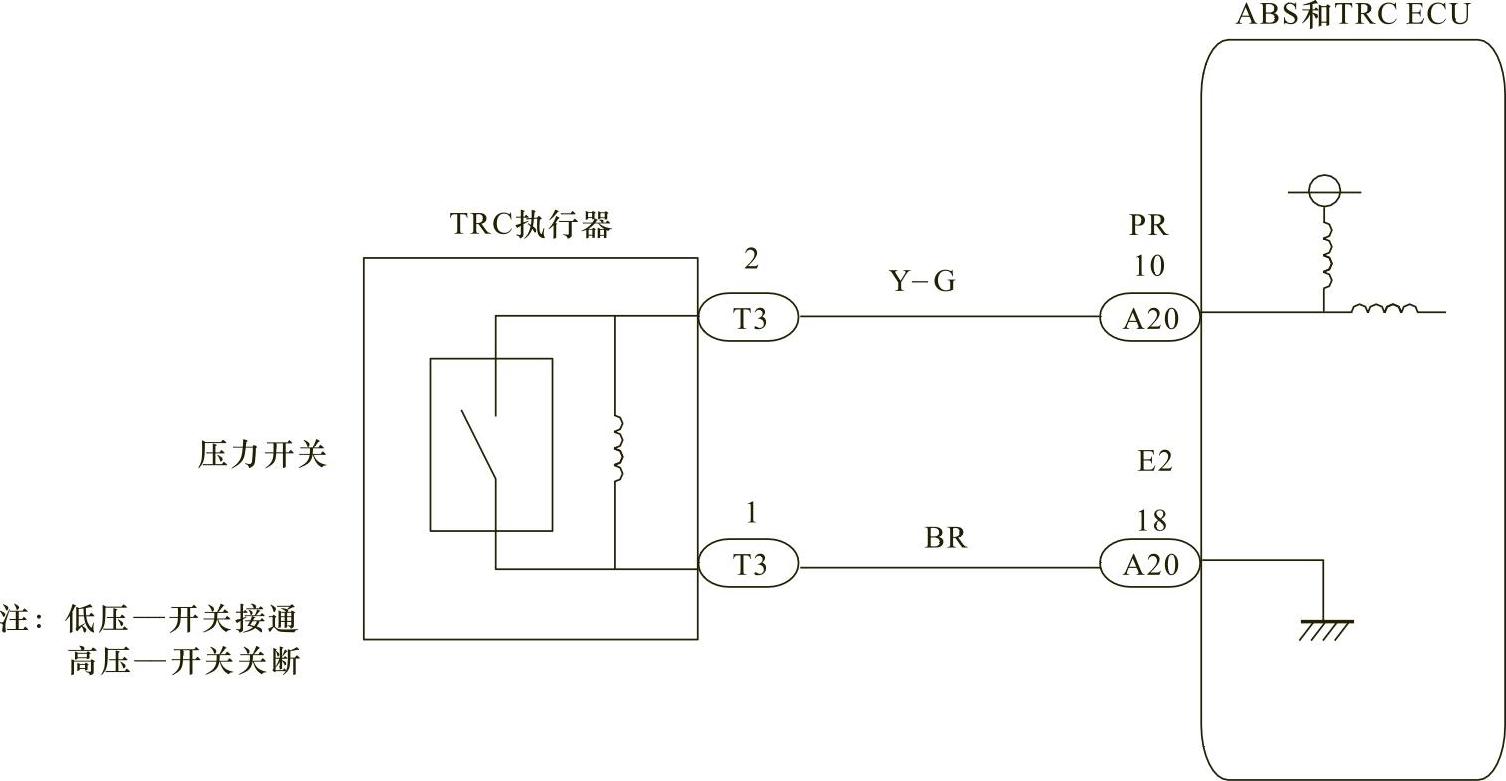

图3-9 蓄压器压力传感器与ECU的连接电路图

5.检测

这里以雷克萨斯LS400轿车上的蓄压器压力传感器为例介绍其检测方法。具体方法如下：

（1）电源电压检查

1）拆下ABS和TRC的ECU，但不断开线束插接器。

2）将点火开关旋到“STAR”位置，起动发动机，怠速运转半分钟，使TRC执行器油压升高。

3）关闭发动机，将点火开关旋到“ON”位置，用万用表测量ECU插接器端子PR与E2之间的电压，电压应为5V，如图3-10所示。

4）检查后应向储油室内加油。

（2）压力开关检测

1）拆下压力开关导线插接器，测量压力开关（传感器）插接器1号与2号端子之间的电阻，应为0。

2）接好插接器，起动发动机，怠速运转半分钟，以使TRC执行器压力升高。

3）关闭发动机，将点火开关旋到“ON”位置，测量插接器1号与2号端子的电阻，应为1.5kΩ，如图3-11所示。如果不符合上述结果，则应更换TRC执行器。

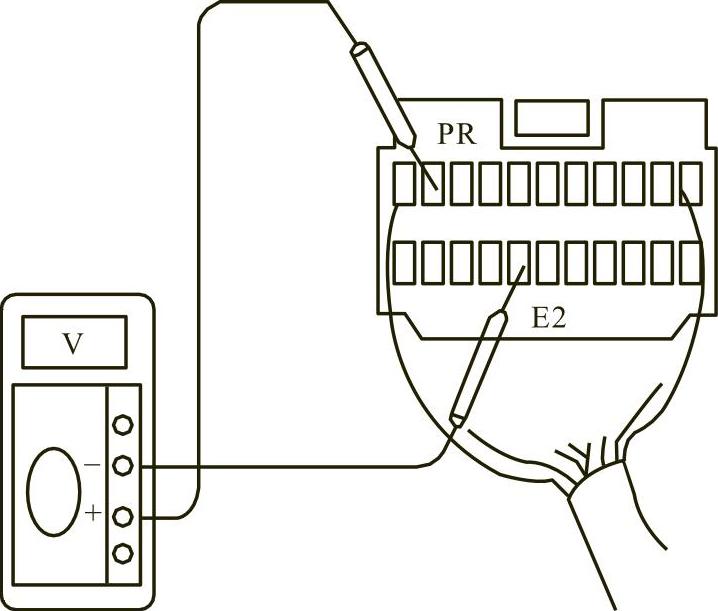

图3-10 蓄压器压力传感器电源电压的测量

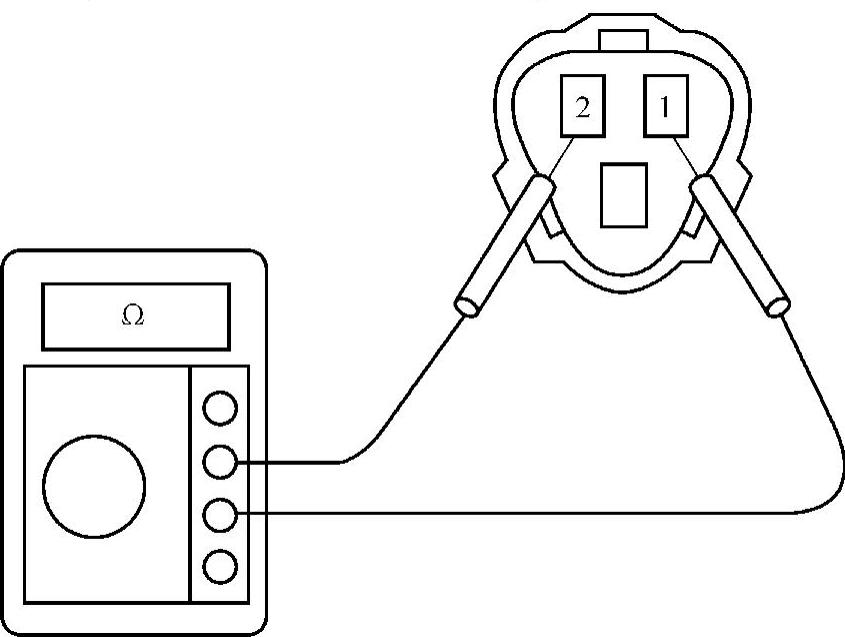

图3-11 蓄压器压力传感器电阻值的测量
