一、连接电路

在散热器的冷却系统中，当冷却液的温度较高时，热敏铁氧体温度传感器闭合使得冷却风扇的继电器接通，使冷却风扇开始工作；当冷却液的温度较低时，热敏铁氧体温度传感器断开使得冷却风扇的继电器断开，使冷却风扇停止工作，电路如图2-56所示。热敏铁氧体的规定温度为0～130℃。

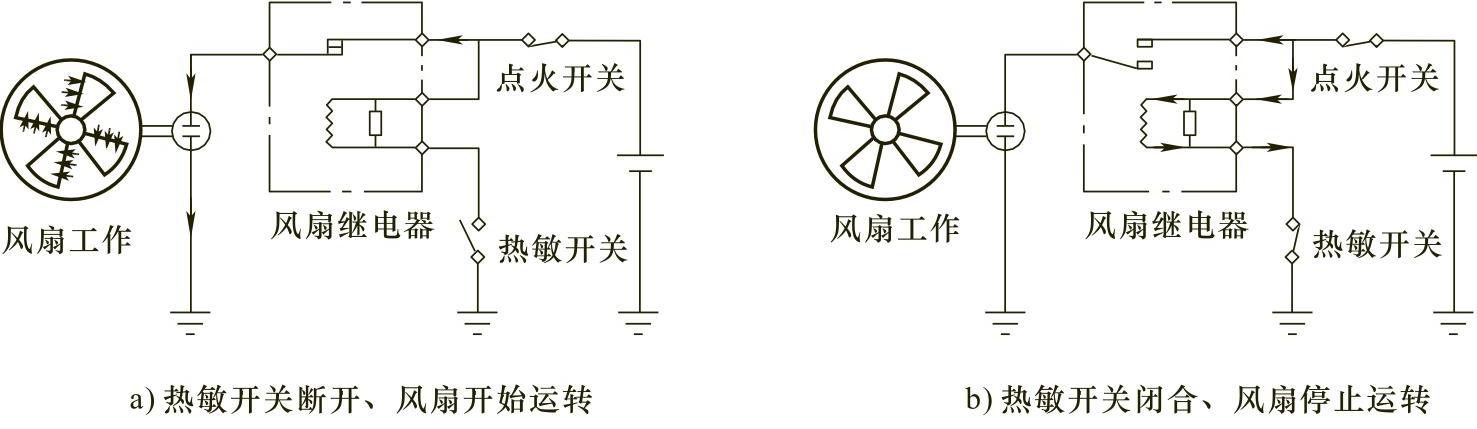

图2-56 散热器的冷却系统工作电路

二、检测

当散热器冷却风扇在发动机的冷却液温度高于规定温度时仍不运转，说明散热器冷却风扇的工作电路出现故障。若发现热敏铁氧体温度传感器处短路或断路，则应对热敏铁氧体温度传感器进行检测，检测方法如下：

1）将温度传感器拆下，置于玻璃烧杯中并加水进行加热，并用万用表连接好，万用表调至电阻档。

2）在加热的同时，用万用表检查传感器的电阻。当水温低于规定温度时（不同的车型规定温度是不同的，因参照具体车型的参考值），热敏铁氧体温度舌簧开关闭合，传感器导通，万用表指示0Ω。

3）在水温高于规定值时，热敏铁氧体温度传感器舌簧开关断开，传感器不导通，万用表指示电阻∞。否则，说明热敏铁氧体温度传感器已经损坏，应当更换。
