一、作用

热敏铁氧体温度传感器的作用是依据冷却液温度信号来控制散热器的冷却风扇工作。

二、安装位置

热敏铁氧体温度传感器常安装在散热器冷却液的循环通路上。

三、结构

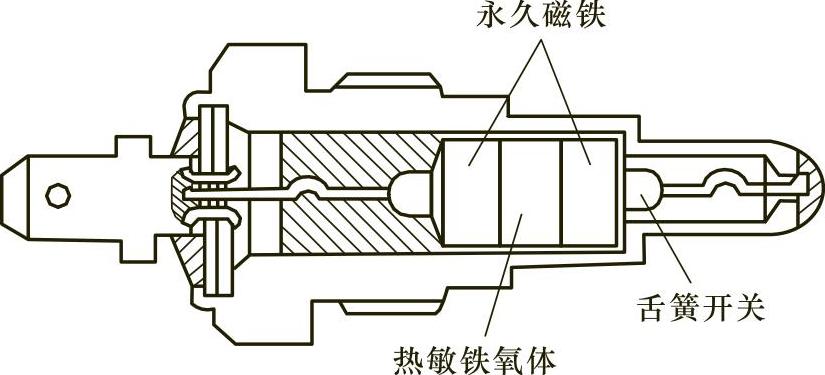

热敏铁氧体温度传感器主要由永久磁铁、舌簧开关、热敏铁氧体等组成，其结构如图2-54所示。

图2-54 热敏铁氧体的结构

四、工作原理

热敏铁氧体是强磁性材料，当超过某温度时，铁氧体的磁导率急剧下降，即具有从强磁性体向常磁性（弱磁性体）急速转变的性质，这种急变温度称为居里温度。利用居里特性就可以使舌簧开关接通或关闭电路。

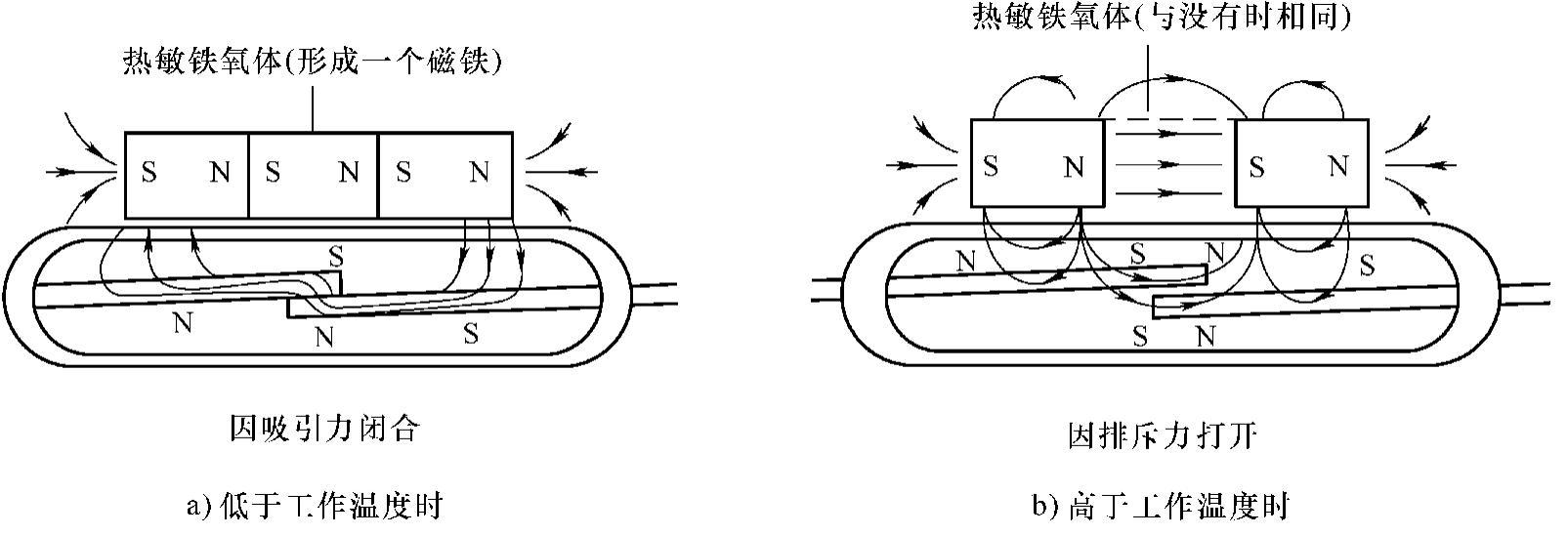

当其被磁化时，磁力线通过舌簧开关的触点产生吸引力，使触点闭合，舌簧开关闭合，如图2-55a所示；当不被磁化时，磁力线平行通过舌簧开关的触点，产生排斥力，使触点张开，舌簧开关断开，如图2-55b所示。

图2-55 热敏铁氧体温度传感器的工作原理
