1.4.16.2 基础知识

基础知识

一、作用

尿素溶液温度传感器主要用于检测尿素溶液加热器罐中尿素溶液的温度，检测信号发送到发动机控制单元中。发动机控制单元用该信号监测尿素溶液的温度，以更好地控制尿素溶液罐加热器和泵加热器，使尿素溶液始终保持在所需要的温度范围内。

二、安装位置

尿素溶液温度传感器位于尿素溶液液位传感器的壳体中，如图2-52所示。

三、工作原理

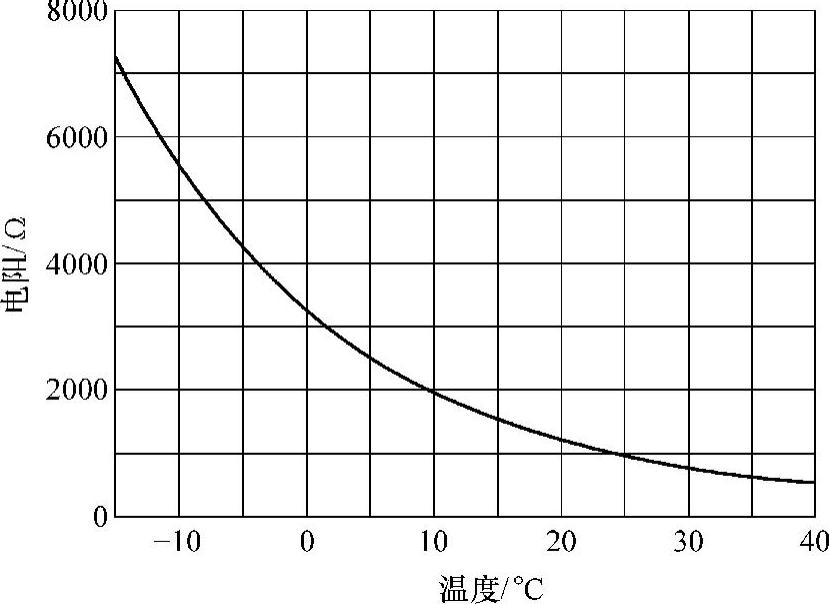

尿素溶液温度传感器是一个负温度系数（NTC）传感器。尿素溶液温度升高时，传感器电阻值反而下降。尿素溶液温度传感器的特性曲线如图2-53所示。

图2-52 尿素溶液温度传感器的安装位置

图2-53 尿素溶液温度传感器的安装位置
