1.4.15.2 基础知识

基础知识

一、作用

燃油温度传感器向ECU提供燃油温度信号。ECU将根据燃油的温度变化调节供给单体式喷油器的脉宽调制信号，因为燃油随着温度升高而膨胀，将会导致发动机功率降低。温度不同，燃油密度也不相同，另外，此信号也用来控制燃油冷却泵开关接合。

二、安装位置

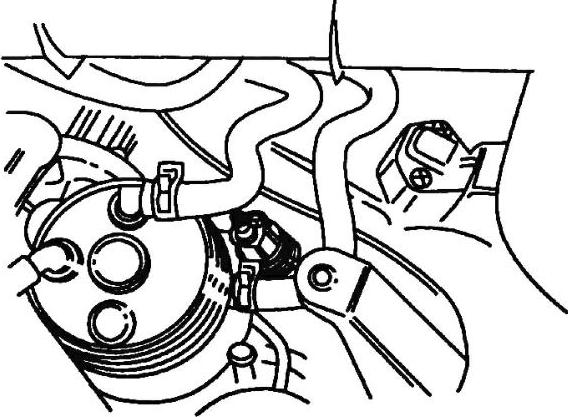

不同的燃油控制系统，燃油温度传感器的安装位置是有所差异的，但一般都安装在高压油路上，如图2-49所示。

图2-49 燃油温度传感器的安装位置

三、工作原理

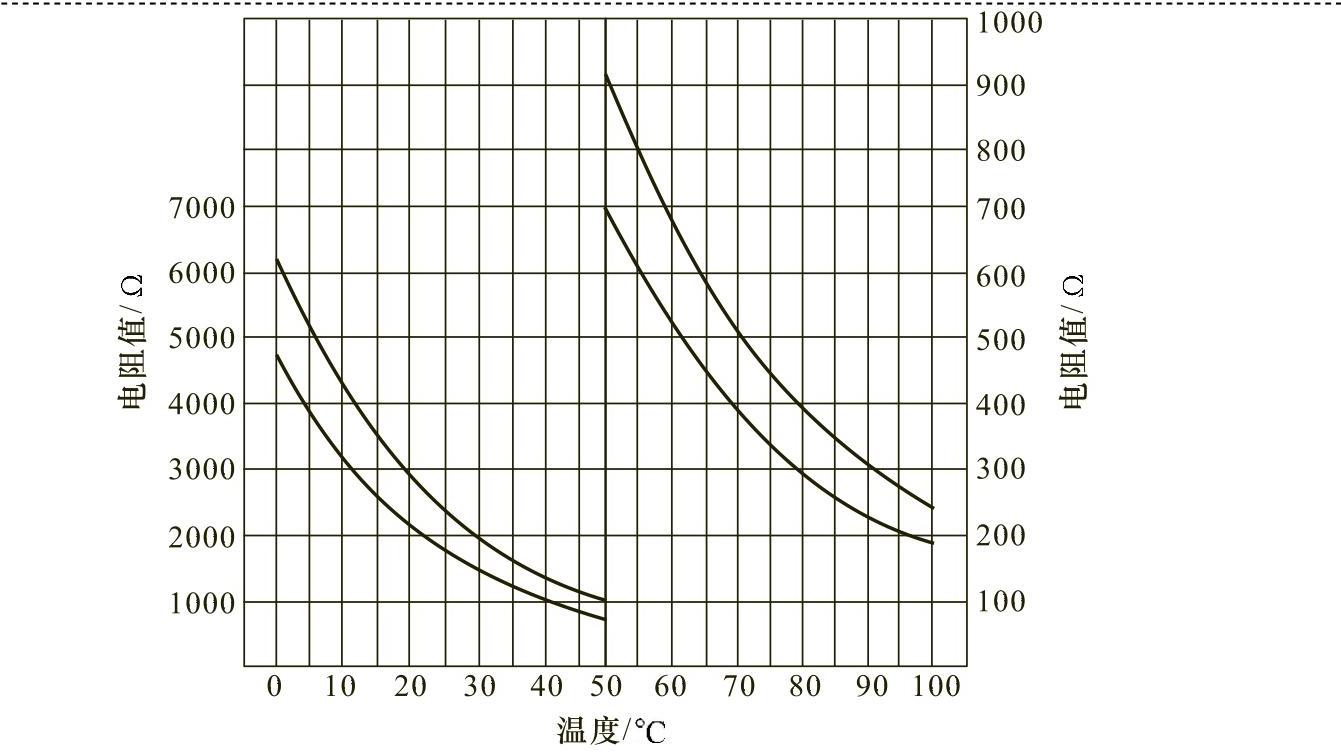

燃油温度传感器是负温度系数热敏电阻，燃油温度升高时，传感器电阻值下降。燃油温度传感器的特性曲线如图2-50所示。

图2-50 燃油温度传感器的温度与电阻值之间的关系
