1.4.14.2 基础知识

基础知识

一、作用

液压油温度传感器用于检测液压油的温度，电控单元根据液压油温度信号进行换档控制、油压控制和锁定离合器控制。

二、安装位置

液压油温度传感器安装在自动变速器油底壳内的液压阀体上，如图2-46所示。

三、工作原理

液压油温度传感器由负温度系数热敏电阻制成，温度越高，电阻值越低，其特性曲线如图2-47所示。电控单元根据电阻值变化检测出液压油温度，作为参考信号之一控制自动变速器的换档过程。

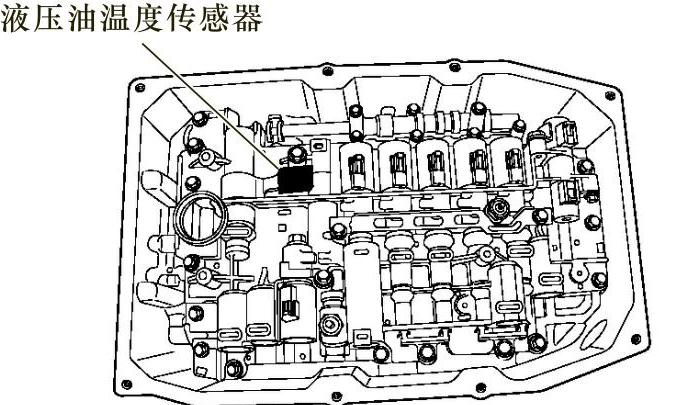

图2-46 液压油温度传感器的安装位置

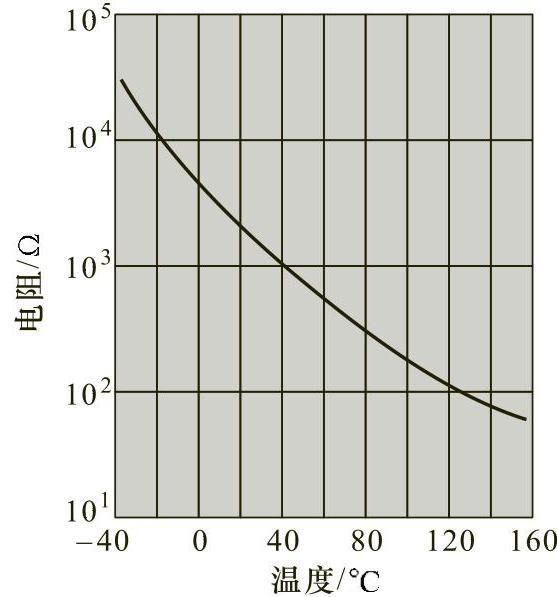

图2-47 液压油温度传感器特性曲线
