1.4.13.2 基础知识

基础知识

一、作用

环境温度传感器主要用来检测环境温度，并据此控制空调“AUTO”模式。

二、安装位置

环境温度传感器安装在冷凝器前部，如图2-42所示。

三、工作原理

环境温度传感器与空调放大器连接，检测环境温度的波动，该信号用来控制车厢温度。传感器将信号传输至空调放大器总成。环境温度传感器的电阻随环境温度的变化而变化：温度下降时，电阻增大；温度上升时，电阻减小。环境温度传感器的特性温度曲线如图2-43所示。

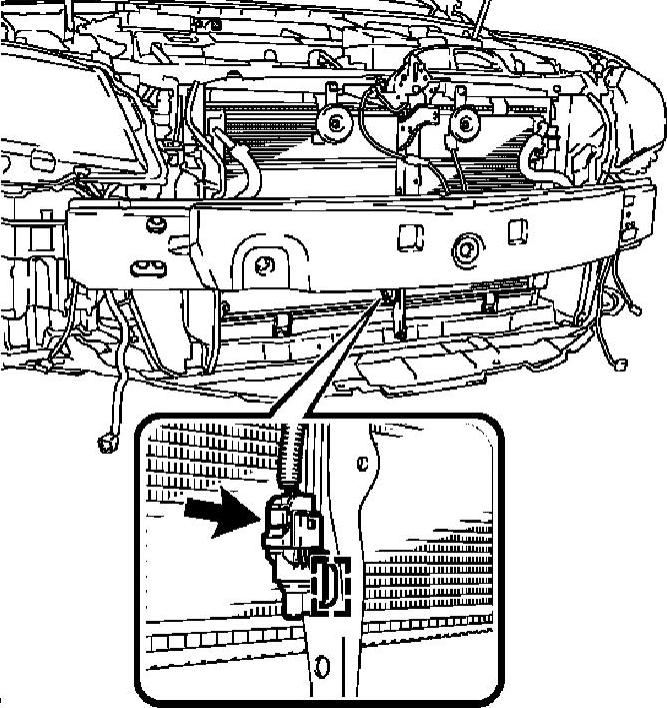

图2-42 环境温度传感器的安装位置

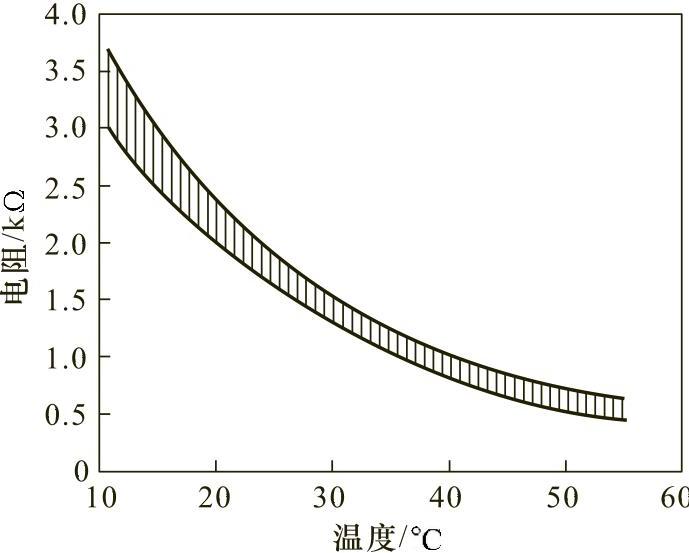

图2-43 环境温度传感器特性曲线
