1.4.11.2 基础知识

基础知识

一、作用

混合动力系统电动机温度传感器用于检测MG1和MG2定子的温度。

二、安装位置

混合动力系统电动机温度传感器的安装位置如图2-37所示。

三、工作原理

电动机温度传感器是运用负温度系数电阻制成的。内置于电动机温度传感器内的热敏电阻的电阻值随MG2温度的变化而变化。MG2温度越低，热敏电阻的电阻值就越大；反之，温度越高，电阻值越小。其特性曲线如图2-38所示。

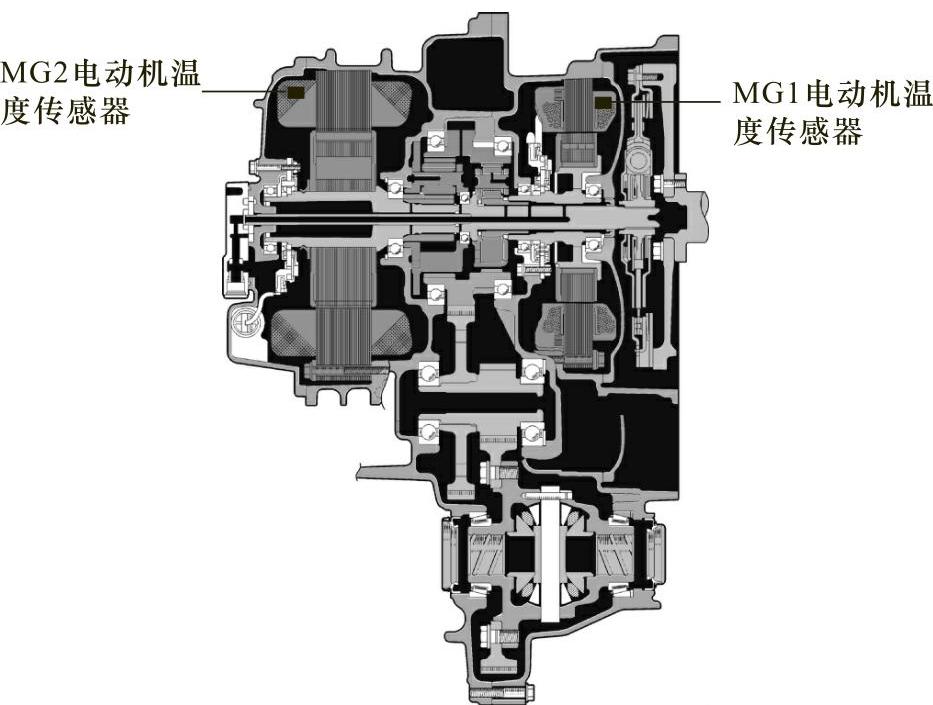

图2-37 电动机温度传感器安装位置

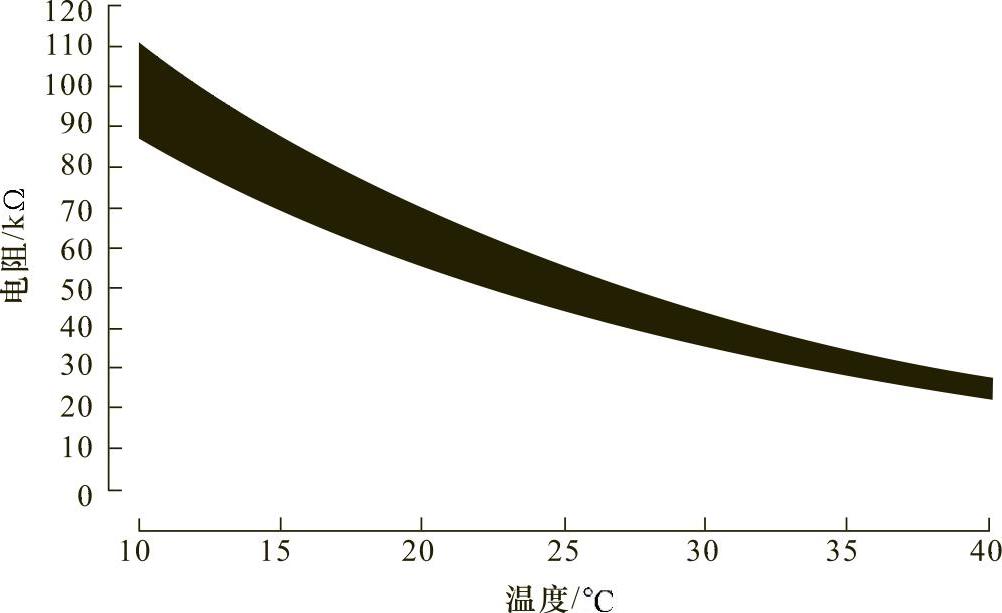

图2-38 电动机温度传感器特性曲线
