1.4.10.2 基础知识

基础知识

一、作用

辅助蓄电池温度传感器检测辅助蓄电池温度，HV ECU根据辅助电池温度信号调节DC-DC转换器的输出电压。

二、安装位置

辅助蓄电池温度传感器的安装位置如图2-33所示。

三、工作原理

辅助蓄电池温度传感器是运用负温度系数电阻制成的。内置于辅助蓄电池温度传感器的热敏电阻的电阻值随辅助蓄电池温度的改变而改变。辅助蓄电池温度越低，热敏电阻的电阻值就越大。反之，温度越高，电阻值越小。辅助蓄电池温度传感器的特性曲线如图2-34所示。

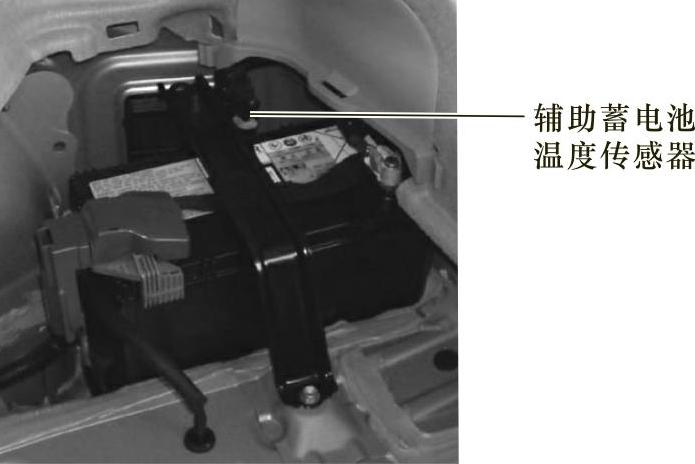

图2-33 辅助蓄电池温度传感器的安装位置

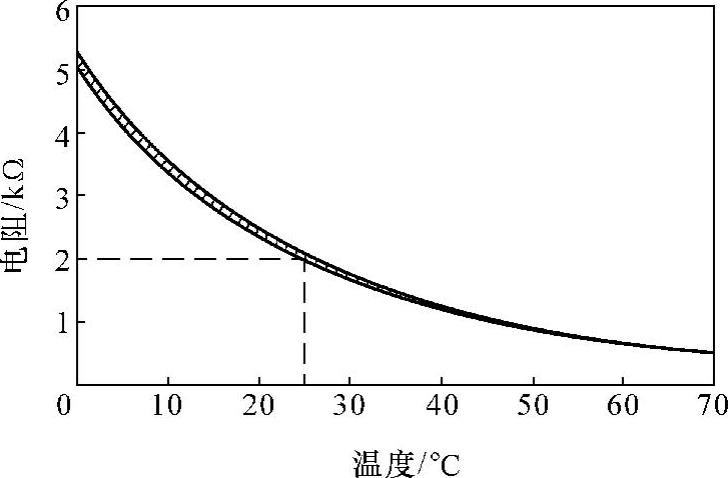

图2-34 辅助蓄电池温度传感器的特性曲线
