1.4.7.3 实际操作

实际操作

EGR监测温度传感器的检测

导致EGR系统停止工作的可能原因：EGR系统监测温度传感器的连接电路短路或断路；EGR控制系统发生故障；管路中的沉积物堵塞了管路等。当EGR系统停止工作时，应对EGR监测温度传感器进行检测，检测方法如下：

断开点火开关，拆下EGR监测温度传感器，并将其加热，其电阻值随温度的升高而降低，且应符合表2-2中列出的标准参考值，如果相差很大，则应对其进行更换。

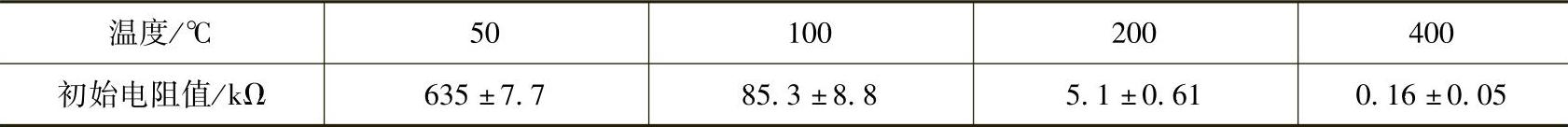

表2-2 EGR监测温度传感器的温度特性
