一、作用

EGR（废气再循环）监测温度传感器用来监测EGR阀内再循环气体的温度变化情况并监测EGR阀的正常工作，从而控制排气歧管出来的部分废气再循环地进入进气歧管中，降低气缸的最高燃烧温度，并减少尾气中NOx的含量，从而降低对环境的污染程度。

二、安装位置

EGR监测温度传感器安装在EGR阀的进气道上，如图2-26所示。

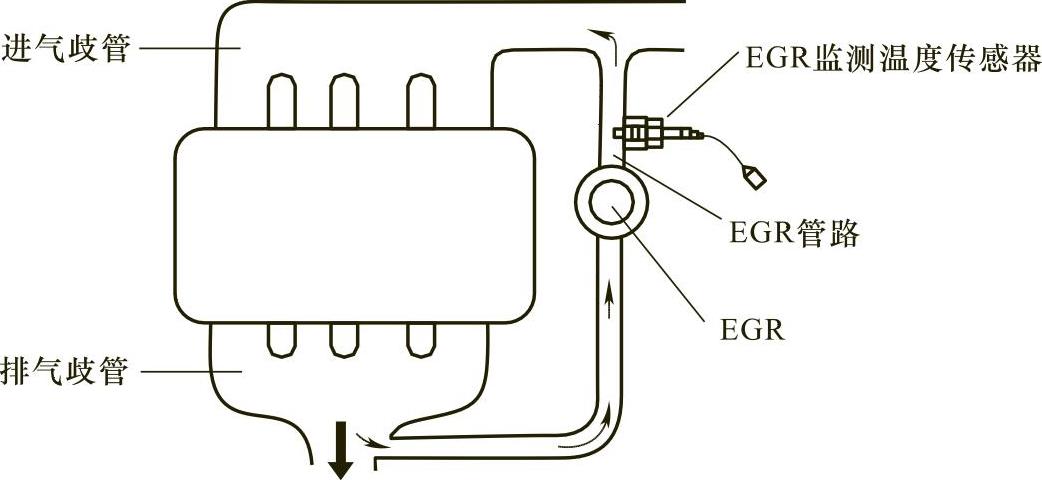

图2-26 EGR监测温度传感器的安装位置

三、结构

EGR监测温度传感器也是采用负温度系数的热敏电阻为检测元件，其结构如图2-27所示。

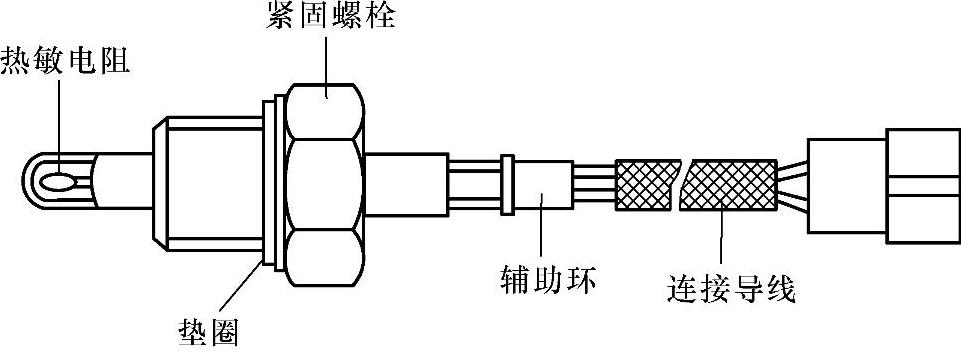

图2-27 EGR监测温度传感器的结构

四、工作原理

EGR阀在发动机中速运转及中等负荷时开启，在发动机低速运转，冷却液温度低于60℃时EGR阀关闭以防止发动机怠速不稳，发动机在大负荷运转时EGR阀也关闭以保证发动机有足够的功率输出，因此EGR监测温度传感器检测的温度范围为50～400℃。
