在科技论文中，表格和插图是文字的必要的有时甚至是不可缺少的补充。如果能巧妙地使用表格和插图，既能精简文字，又能更直观地说明问题，并且使读者一目了然。然而，表格的制法及插图的绘制都有一定的格式和要求，撰写科技论文的作者必须严格按要求制表和绘图，使表格和插图规范化、标准化。

表格是罗列研究方案设计和实验数据的最佳方式。就实验结果而言，表格是经统计处理后数字资料的概括，是一种最简明的、规范化的科学语言。它比文字更客观、更明了地表达实验结果，易于比较，并可省略文字赘述。

任何一个表格均应包括表序、表题、主栏和宾栏四部分。

（1）表序：说明表格在科技论文中出现的顺序，如表1，表2，甚至表1-1，表1-2。

（2）表题：即表格的标题，是表格的名称，用以表示表格的内容，有时还可注明一些必要的条件，如时间、地点、计量单位等。

（3）主栏：即表格的主辞，位于表格左侧的第一栏（列），包括组别、研究对象、名称、统计项目等。

（4）宾栏：即表格的宾辞，位于表格的右侧横格，是说明主辞的部分，包括指标、分析内容等。

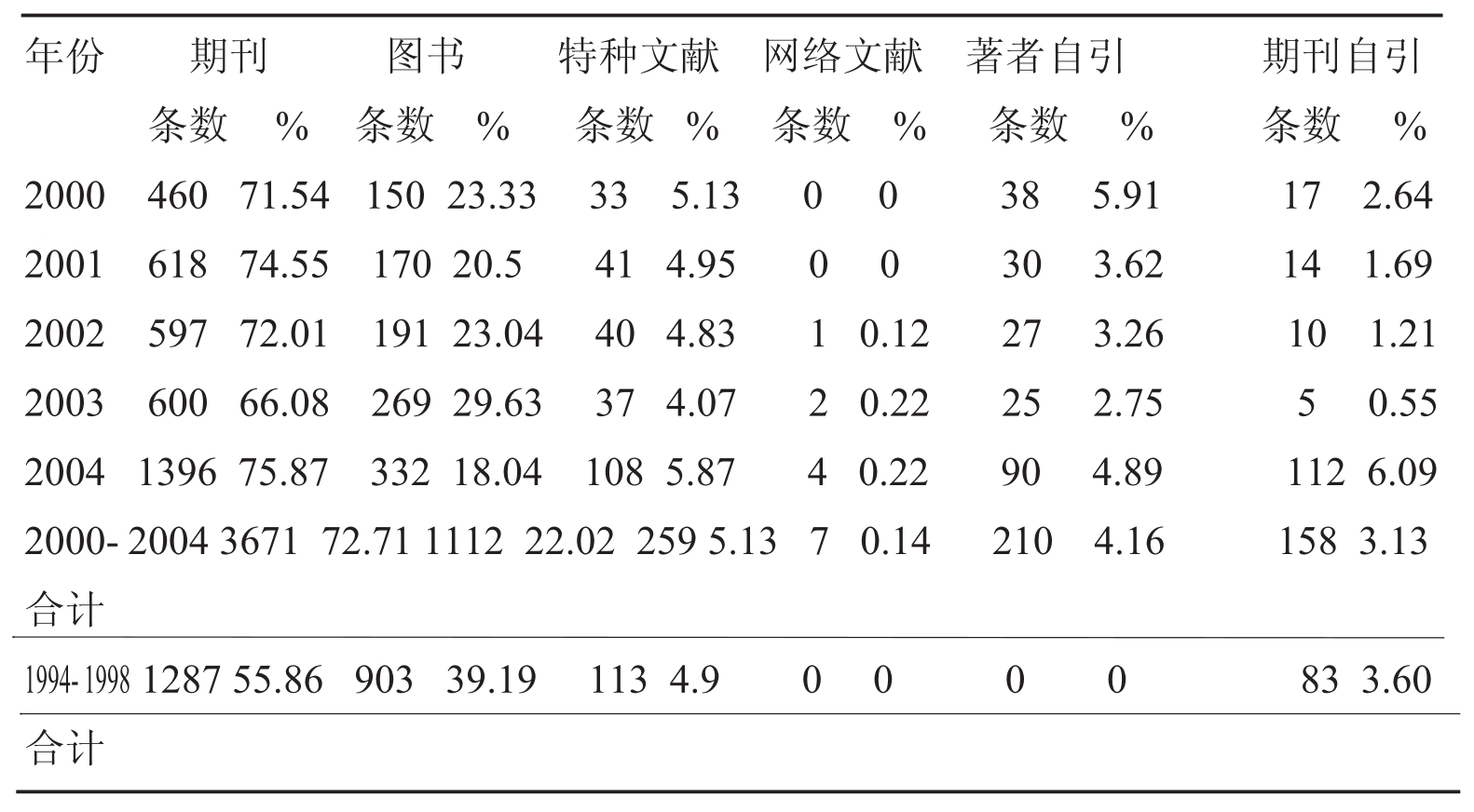

下面是一个表格的实例（表9-7）。“表9-7”是表序；“《甘肃农业大学学报》引文类型及自引率统计”是表题；左侧的“年份”是主栏；右侧的“期刊、图书、特种文献、网络文献、著者自引、期刊自引”是宾栏。

这里要叙述的是统计表的种类，有简单表、分组表、组合表和相关表四种。

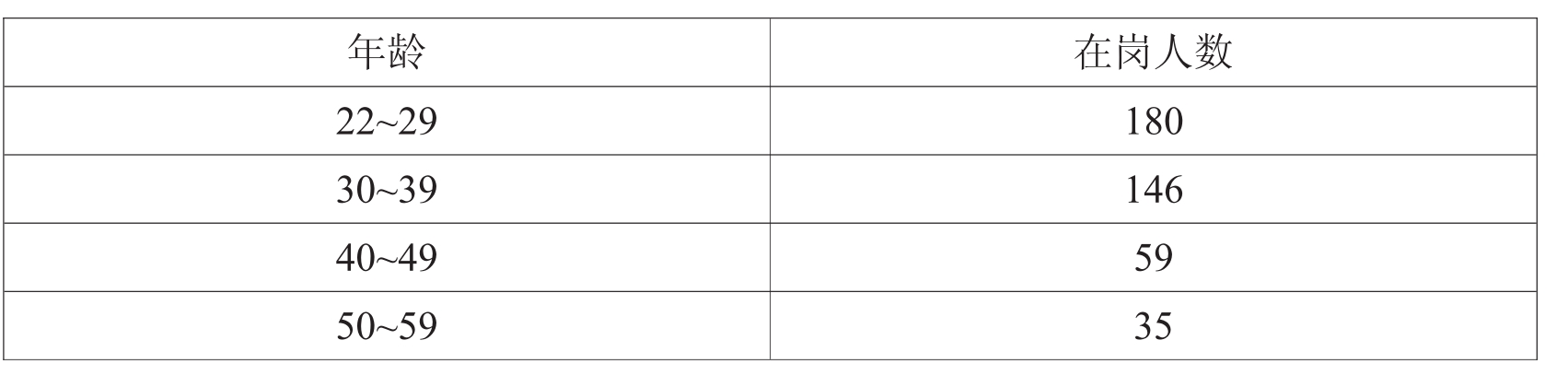

（1）简单表：即单项表，是主辞和宾辞不经任何分组的统计表，如表9-8。

（2）分组表：系具有一个主辞和若干宾辞的统计表，其中各宾辞之间不一定相关，只是主辞与宾辞有关系，如表9-9。

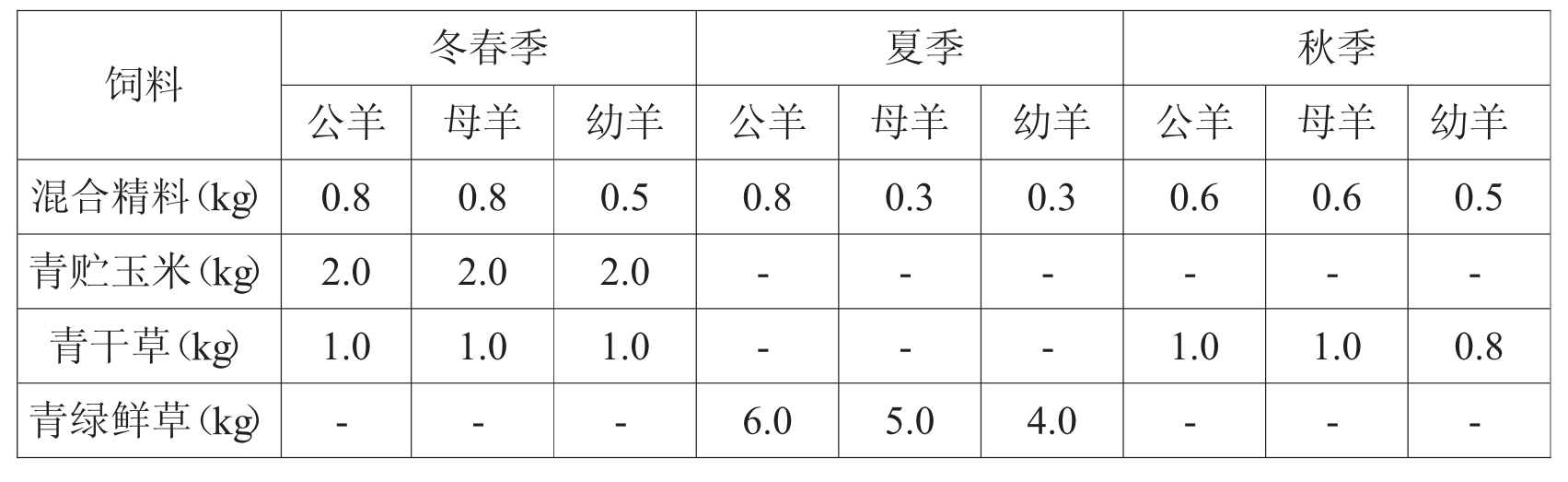

（3）组合表：也是具有一个主辞和若干宾辞的统计表。表中主辞与宾辞之间有关系，各宾词之间也有联系，如表9-10。

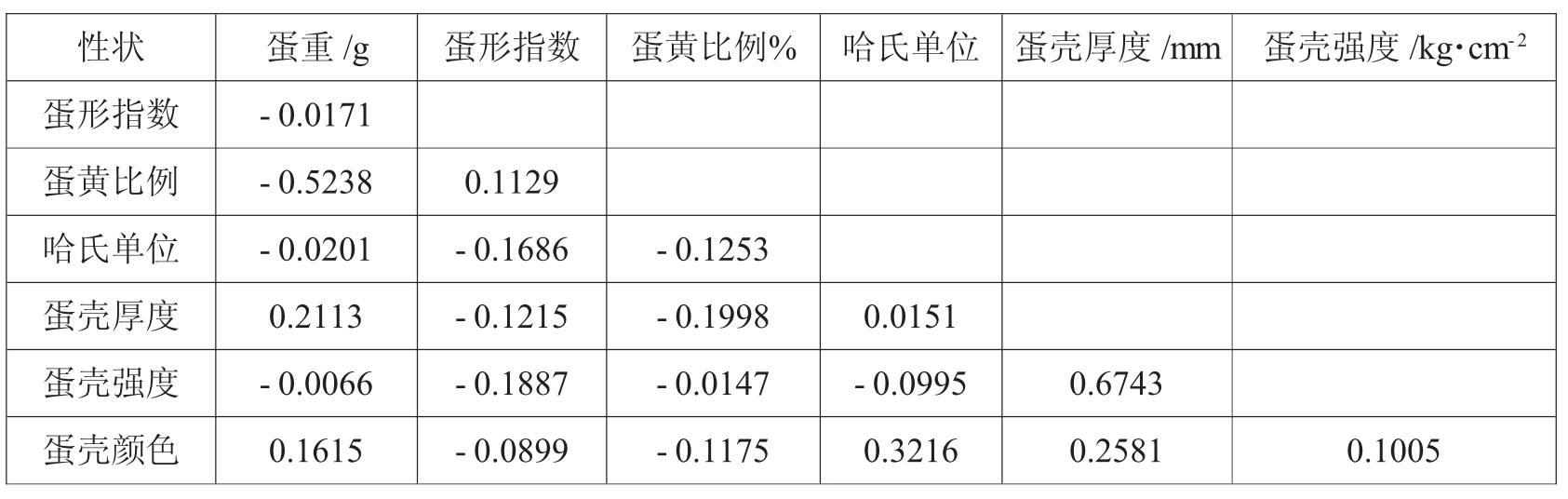

（4）相关表：系表达两种指标相互关系的统计表，如表9-11。

（1）表格的标题应简明、确切，能概括表格的内容。

（2）三线表格式：一个表格只用三根组线，称为三线表，即上、下及表的宾辞与数字之间三根横粗线，在宾辞内的横线用不连续的细横线，所有纵线、对角线以及数字之间的横线一概省略（见表9-10）。

（3）一个表格最好表示一个中心内容。

（4）主辞一般指年龄、地区、年份、组别、性别、生化遗传型等；宾辞常指样本数、患病数、患病率、始重、日增重等。然而，有时为了制表方便，或内容长短不一，或排列不便时，主辞与宾辞的位置可以互换。

（5）表格中某数据为零时，必须写出“0”字。

（6）数字的“总计”一般放在表格最下面的横行上，而“合计”放在表格最右侧的纵列上。

（7）分组表应列出相应数字的统计检验结果。一般用星号“*”“**”放在相应数字右上角表示。星号的说明可放在表下方的附注中，如“有相同‘*’者为P＜0.05，‘**’者为P＜0.01”。也可用小写的英文字母“a”，“b”等作为角标，代替星号。

插图是科技论文中以几何图形表示客观事物变化的规律性以及对不同变化条件进行相互对比的最直观方法，使统计资料明确易懂，尤其是可以表示变量的分布、对比、构成、变异、相关和动态，因此是科技论文中最常用的，也是最生动形象表达实验结果的手段。

插图，按其几何形状可分为直条图、圆面图、直方图和线条图；按学科可分为机械图、电气图、电路图、土建图、计算机程序图、心电图、CT扫描图等。照片也是一种插图。

下面介绍照片和几种常用的按几何图形划分的插图绘制方法。

（1）照片：照片具有客观和真实的效果，可以根据内容进行单张插入或组合插入。组合插入时应根据文章内容所反映的逻辑关系，按一定顺序将不同照片组合后并标明顺序。图9-1反映了轮叶党参的再生体系建立过程。

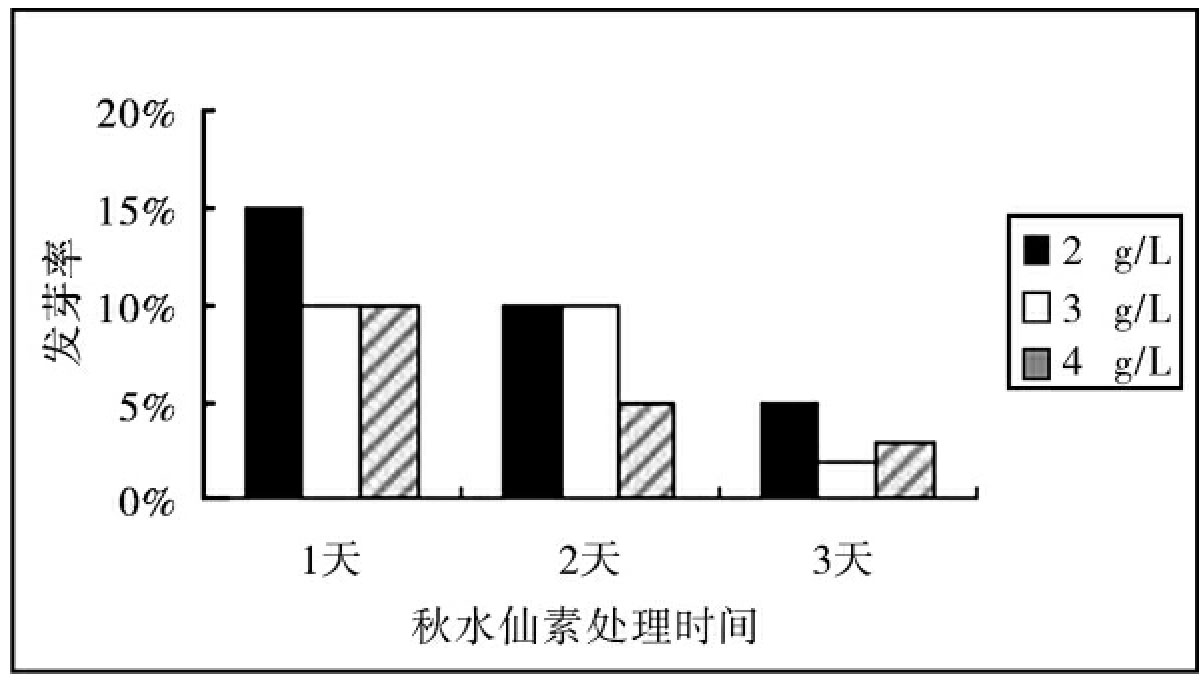

（2）直条图：直条图常用以表示变量之间的对比、变异和构成，也可用同样宽的直条长度表示变量的大小，如图9-2不同浓度秋水仙素处理不同时间经组织培养20天后的成活率。

图9－2　不同浓度秋水仙素处理不同时间经组织培养20天后的成活率

绘制直条图时，直条图的图序、图题和图的说明应置于图的下方；各直条图的条宽及各条间的间隔应相等；直条图可以直画，也可以横画，但必须有共同的基线，从“0”开始；直条图长时，中间可用折线，如╫、╪，等折断，并表明数字。

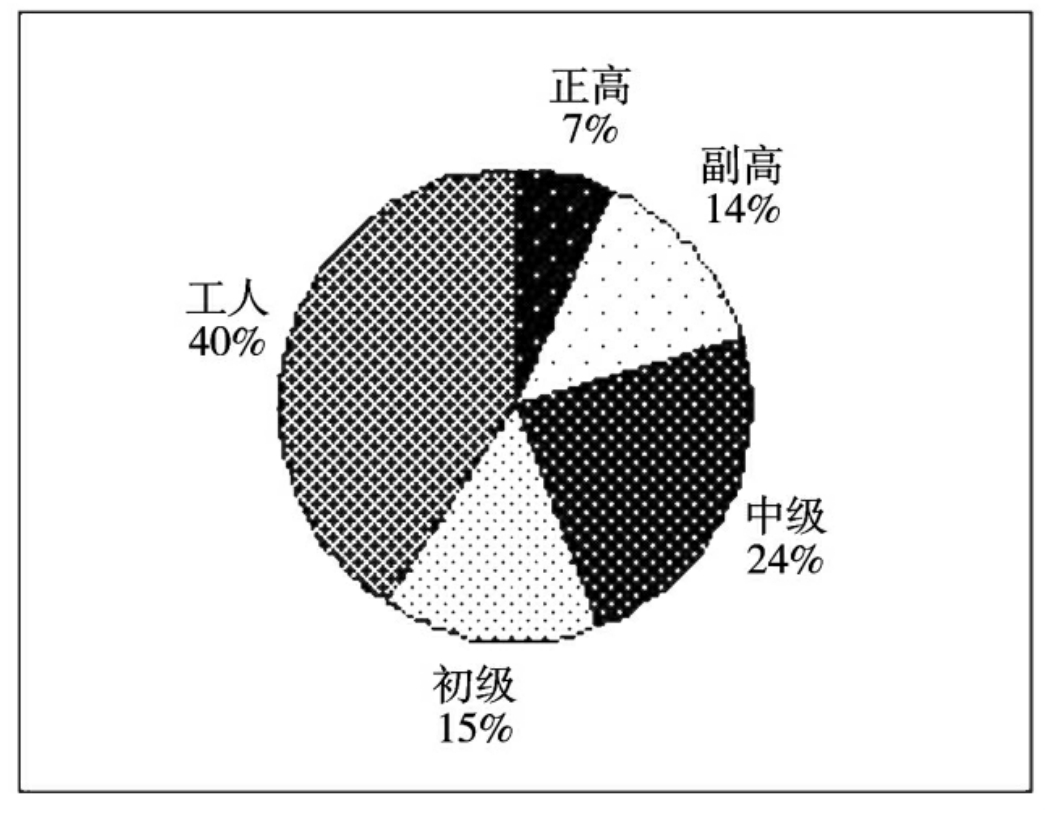

（3）圆面图：圆面图常用以表示事物总体的构成，如图9-3表示了某单位职工的职称结构构成比。

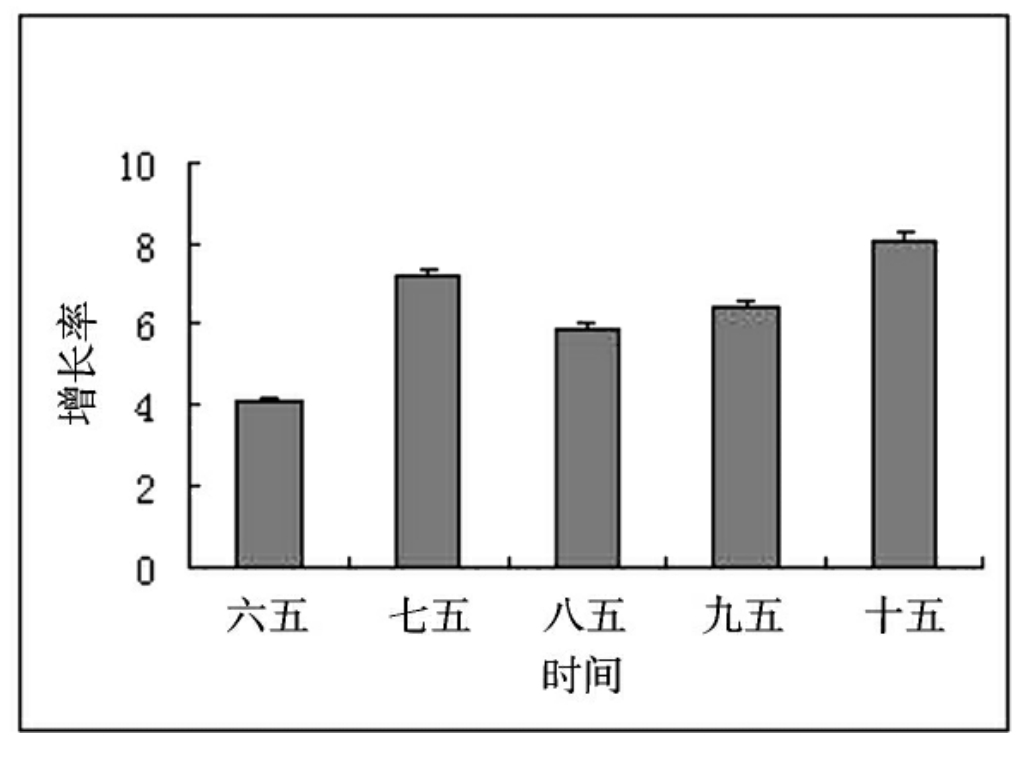

（4）直方图：直方图常用以表示连续性资料或不连续性资料的频数分配，如图9－4表示“六五”至“十五”期间农业产值增长状况。

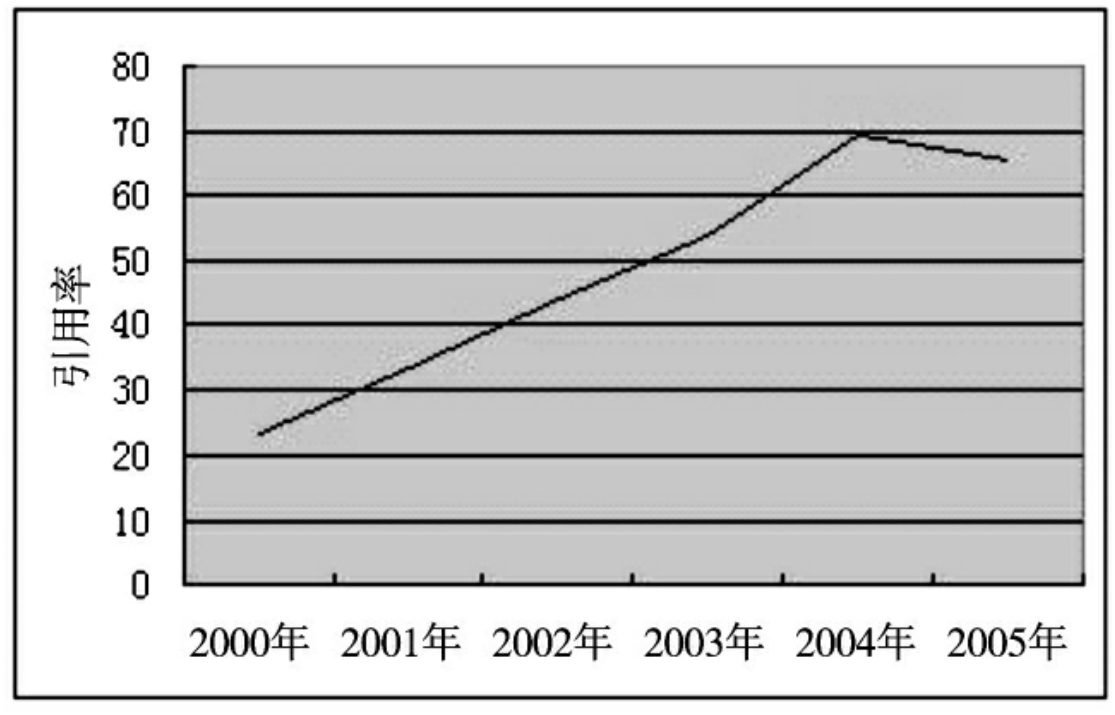

①自然线条图：把观察到的数据直接标注在坐标图上，用线（实线、虚线）连接起来用以表达变量的动态、分布等，如图9-5表示了《甘肃农业大学学报》刊载基金论文统计分布。

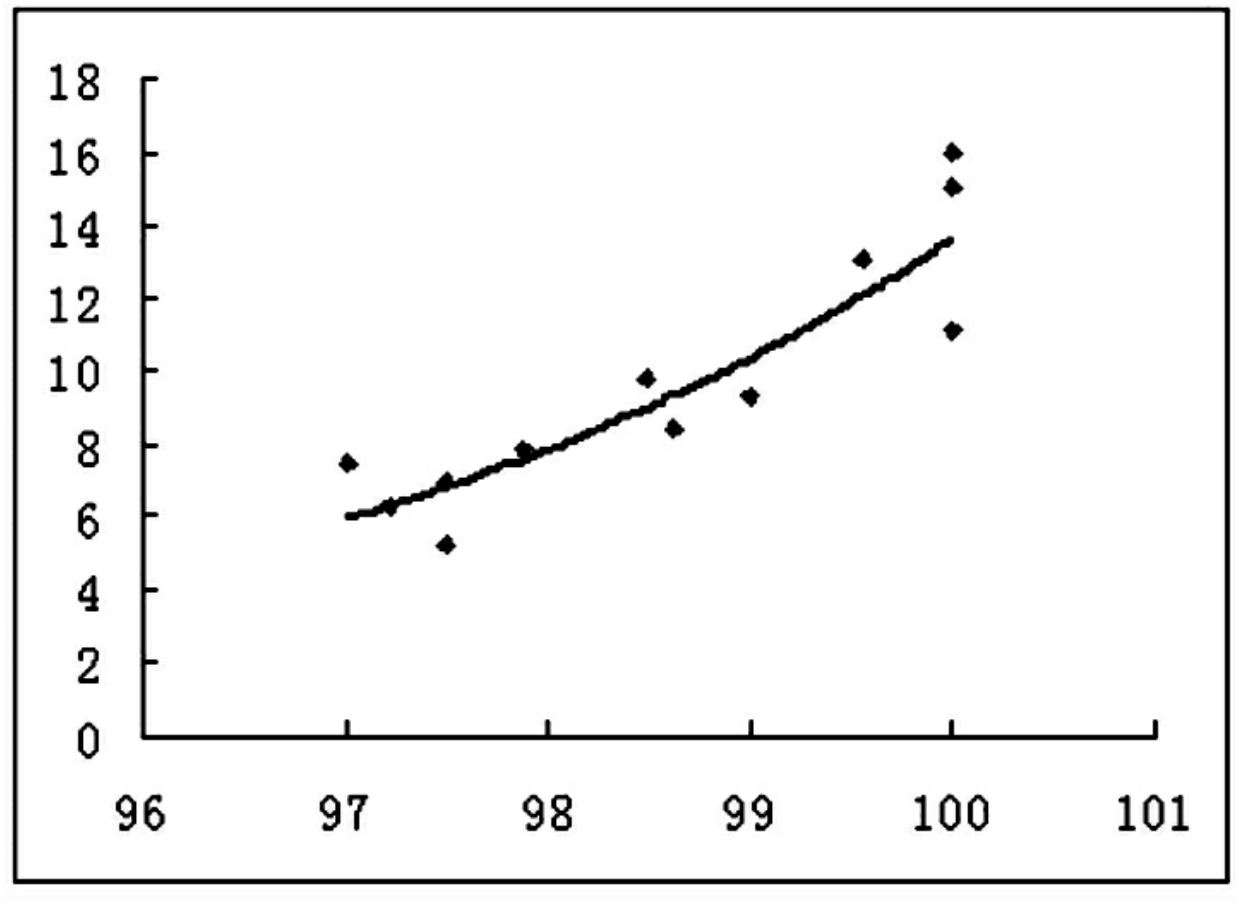

②回归线图：回归线图，除能表示两种事物在数量上相关和动态变化特点以外，还能表示出两种事物的因果关系，一般是函数方程的相关，即一种事物的数量因另一种事物数量的变化而改变，反映两者的相关动态变化的规律，可以从横轴上某一点，找到纵轴上的相对应数量。例如图9-6不同激素组合诱导率和出苗率的回归线图。

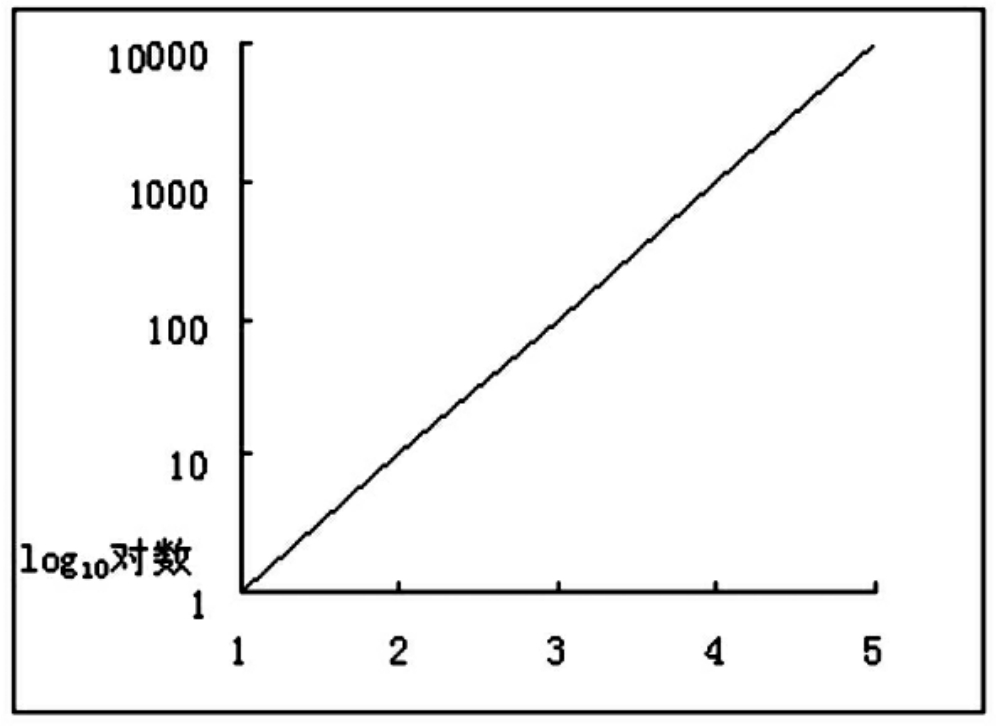

③半对数图：当两个变量之间的相关关系表现为一个变量变化时，另一个变量的变化范围特别大时，为了消除基数不同或变化范围无法表示的缺陷，可使用半对数图。此时图的纵轴为对数尺度，横轴为等距的算术尺度。如图9-7表示了不同激素组合对猕猴桃平均出苗率的影响。

（1）具有国家标准时，应按其中的规定绘制插图，如机械图应按GB126-74、GB133-74、GBl38-74、GBl40-74、GB14l-74等国家标准绘制；电气图应按GB312-64～GB316-64绘制；土建图应按GBJ1-73绘制。没有国家标准时，应以各有关部门的惯例绘制。

（2）插图内的数字、符号、文字等必须与文字叙述相呼应。一般是先见文，后见图，既不能相互脱节、矛盾，又应避免不必要的重复。

（3）全文有两幅或两幅以上的插图时，应按出现前后用阿拉伯数字连续编序号，如图1，图2，图3等。

（4）插图大小应根据其所表达的内容、重要性、线条的疏密等设计。如插图的线条密而细，或图字较多，则插图应大一些，反之则小一些。

（5）凡难以分清上、下方位的插图，如心电图、超声心动图、某些电路图等，应在适当位置用铅笔注明“上”字，以免排版时倒排。

（6）科技论文文稿中的插图不可贴在稿纸上，应在正文相应处留出适当空白位置。在稿纸上画一方框，大方框下面标明图序、图题、图注及其他说明的文字。

（7）为了整齐美观，插图中所有文字、数字不应随意用笔书写，均应用打字稿贴字。
