11.2.8　增益稳定性测量

增益稳定性的测量包括上行链路和下行链路。对于上行链路系统增益稳定性，是指从上变频器到高功率放大器输出的增益稳定性。它与基带输出功率电平稳定度一同构成卫星地面站上行系统功率电平稳定度。卫星地面站上行功率电平的稳定度与EIRP稳定度密切相关，它的好坏直接关系到EIRP稳定度的好坏。下行链路系统增益稳定性同样也很重要。

测试方法为，信号源输出一个未调制并且稳定的载波注入到系统的输入端，在系统的输出口用频谱仪进行24 h连续测试，并记录数值。增益稳定性测量原理框图见图11-19。

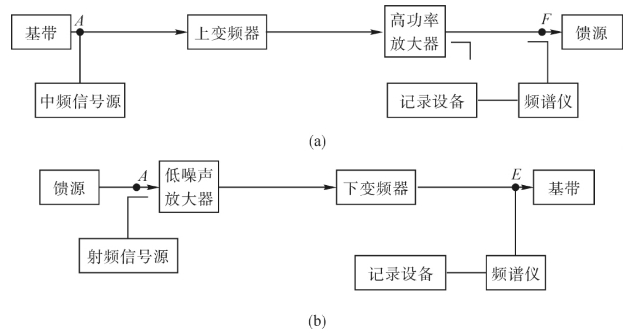

图11-19　增益稳定性测量原理框图

(a)上行链路；(b)下行链路

1)上行链路增益稳定性测量

对于上行链路，测量的具体步骤如下：

(1)按图11-19a连接上行系统，并预热1 h以上；

(2)确认高功率放大器输出接负载或天线对冷空；

(3)设置上变频器频率为待测频点频率；

(4)设置信号源输出为单载波，频率为70 MHz，调整发射电平为-10 dBm；

(5)设置高功率放大器输出在合适的电平；

(6)调整频谱仪的设置，使信号出现在屏幕的的合适位置；

(7)以一定的时间间隔记录频谱仪上显示的信号电平值，直到24 h；

2)下行链路增益稳定性测量

对于下行链路，测量的具体步骤如下：

(1)按图11-19b连接下行系统，并预热1 h以上；

(2)确认天线对冷空；

(3)设置下变频器频率为待测频点频率；

(4)设置信号源输出为单载波，频率为待测频率，并调整输出功率使其折算到低噪声放大器输入端达到-75 dBm；

(5)调整频谱仪的设置，使信号出现在屏幕的的合适位置；

(6)以一定的时间间隔记录频谱仪上显示的信号电平值，直到24 h。
