11.2.6　三阶互调测量

互调失真是由放大器的非线性引起的。当一个放大器传送多路载波，且总的输出功率接近饱和时，由于放大器的非线性将产生互调，形成干扰。我们常用三阶互调产物相对载波电平的相对电平值来表示互调失真，单位为dBc。

测试方法为，用合路器将两个幅度相等，频率差4 MHz的单频信号混合在一起输入系统的输入端口，然后在系统的输出监测口用频谱仪测量三阶互调产物2f1-f2和2f2-f1相对于基波f1或f2的相对电平值。测量原理框图见图11-17。

1)上行链路三阶互调测量

对于上行链路，测量的具体步骤如下：

(1)按图11-17a连接上行系统，并预热1 h以上；

(2)确认高功率放大器输出接负载或天线对冷空；

(3)设置上变频器频率为待测频率；

(4)用信号源在上行链的输入端注入两个幅度相等(均为-13 dBm，总功率为-10 dBm)，频率相差4 MHz的中频信号(68 MHz和72 MHz)；

(5)调整高功率放大器输出总功率达到额定功率的一半(回退3 dB)；

(6)将频谱仪的中心频率设为待测频率，适当调整扫描带宽、分辨带宽和视频带宽，使之可以看到输出的两路等幅载波f1、f2和相应的互调产物；

(7)将光标放在f1或f2上，之后将Δmarker光标移到较高的三次互调产物上，记录三次互调产物相对基波的相对电平(单位为dBc)；

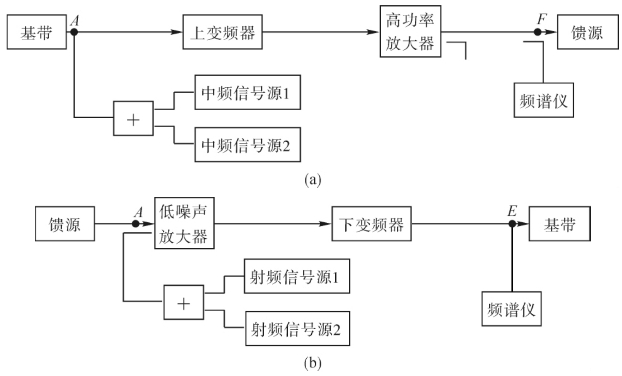

图11-17　三阶互调测量原理框图

(a)上行链路；(b)下行链路

2)下行链路三阶互调测量

对于下行链路，测量的具体步骤如下：

(1)按图11-17b连接下行系统，并预热1 h以上；

(2)确认天线对冷空；

(3)设置下变频器频率为待测频点频率；

(4)设置信号源1的输出频率为f1，信号源2的输出频率为f2，两个信号相距4 MHz，设置信号源1和信号源2的输出功率，使2个功率的总和折算到低噪声放大器输入端达到-60 dBm；

(5)将频谱仪的中心频率设为70 MHz，适当调整扫描带宽、分辨带宽和视频带宽可以看到输出的两路等幅中频信号和相应的互调产物；

(6)将光标放在中频信号1或中频信号2上，之后将Δmarker光标移到较高的三次互调产物上，记录三次互调产物相对基波的相对电平(单位为dBc)；
