11.2.3　群时延频率响应测量

群时延特性定义为线性系统或准线性系统的相位特性对角频率的导数。对于一个传输系统来说，为了保证传输的信号不失真，在信号频带内，除了必须保持幅频特性为常数外，还必须保持群时延特性为常数，即相频特性的斜率为一常数，否则，经传输后会产生波形失真。

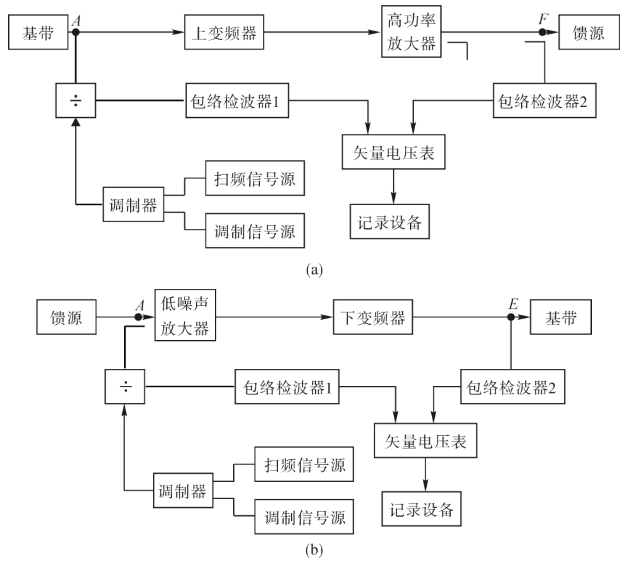

图11-14　群时延频率响应测量原理框图

(a)上行链路；(b)下行链路

在地面站群时延特性的测量中，一般采用动态闭环测量法，即通过测量包络时延来代替群时延的测量。群时延频率响应测量原理框图见图11-14。

1)上行链路群时延频响测量

对于上行链路，测量的具体步骤如下：

(1)按图11-14a连接上行系统，并预热1 h以上；

(2)确认高功率放大器输出接负载或天线对冷空；

(3)设置上变频器频率为待测频率；

(4)设置扫频信号源，中心频率为70 MHz，扫描带宽为1 MHz，单次扫描；

(5)设置调制信号源，输出频率为2.777778 MHz；

(6)调整扫频信号源和调制信号源的输出功率使调制后的总功率在输入端为-10 dBm，且保证调制信号有足够的功率电平，使调制信号经过系统并解调后有足够的强度，满足矢量电压表输入要求；

(7)打开扫频信号源及调制信号源输出，在记录设备上绘出群时延频率响应曲线；

2)下行链路群时延频响测量

对于下行链路，测量的具体步骤如下：

(1)按图11-14b连接下行系统，并预热1 h以上；

(2)将天线对冷空；

(3)设置上变频器频率为待测频率；

(4)设置扫频信号源，中心频率为70 MHz，扫描带宽为1 MHz，单次扫描；

(5)设置调制信号源，输出频率为2.777778 MHz；

(6)调整扫频信号源和调制信号源的输出功率使其调制后的总功率折算到低噪声放大器输入端为-75 dBm，且保证调制信号有足够的功率电平，使调制信号经过系统并解调后有足够的强度，满足矢量电压表输入要求；

(7)打开扫频信号源及调制信号源输出，在记录设备上绘出群时延频率响应曲线。
