11.2.1　电平图测量

电平测试是卫星地面站链路系统测试的最基本内容，它是卫星地面站设计和运行过程中最重要的参考指标之一。链路系统中各点的电平往往是标志整个系统和各个设备运行是否正常的首要特征。对于链路系统的验收和链路设备故障的定位有着重要意义。

常用的系统电平测试的方法是，在系统的输入端送入一个未调制载波作为测试信号，用功率计或频谱仪按顺序直接接入或经耦合器接入到系统中的各点上，测量这个点的电平值。

在注入测试信号时要保证各设备(包括高功率放大器、低噪声放大器、上下变频器)输入参考点的电平不能超过额定电平，确保各设备没有被推饱和，要保证余量在3dB以上；各设备的增益或衰减器设置在合适的工作点，保证各设备有足够的线性调整范围。

另外，如果上变频器或高功率放大器有自动电平控制功能，必须将该功能关掉，否则测试结果将失去真实性。对其他的各个测试项目也是如此。链路电平测量原理框图见图11-12。

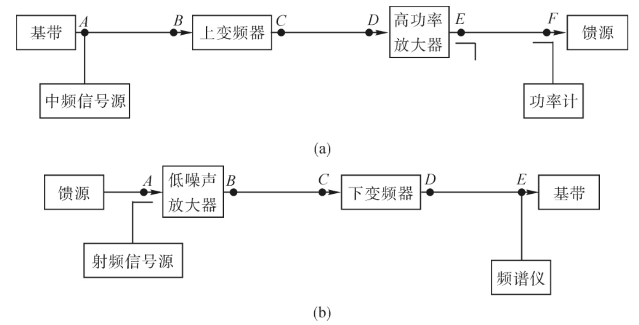

图11-12　链路电平测量原理框图

(a)上行链路；(b)下行链路

1)上行链路电平测量

对于上行链路，测量的具体步骤如下：

(1)按图11-12a连接上行系统，并预热1 h以上；

(2)将高功率放大器输出接负载或将天线对冷空；

(3)上变频器频率设为待测频率；

(4)设置信号源输出为单载波，频率为70 MHz，调整发射电平为-10 dBm，然后连接到A点；

(5)对图11-12a所示B、C、D、E、F各点用功率计逐点测量电平值，并记录；

(6)依次计算出上变频器和高功率放大器的增益以及电缆和波导的损耗。

2)下行链路电平测量

对于下行链路，测量的具体步骤如下：

(1)按图11-12b连接下行系统，并预热1 h以上；

(2)将天线对冷空；

(3)下变频器频率设为待测频率；

(4)设置信号源输出为单载波，频率为待测频率，并调整输出功率使其折算到低噪声放大器输入端达到-75 dBm，然后连接到A点；

(5)对图11-12b所示B、C、D、E各点用频谱仪逐点测量电平值，并记录；

(6)依次计算出低噪声放大器和下变频器的增益以及波导和电缆的损耗。
