端口隔离度定义为一个端口的信号功率与该信号耦合到其它端口的耦合功率之比。一般分为三个指标，发-发端口隔离度，收-收端口隔离度，发-收端口隔离度。

卫星地面站通常有4个端口，发端口2个，收端口2个。对于发-发端口隔离度，有发1到发2、发2到发1两个组合；对于收-收端口隔离度，有收1到收2、收2到收1两个组合；对于发-收端口隔离度，有发1到收1、发1到收2、发2到收1、发2到收2四个组合。总共八个组合。

测量发-发端口隔离度和发-收端口隔离度时，使用的是发射频率；测量收-收端口隔离度时，使用的是接收频率。端口隔离度的测量原理框图见图11-11。

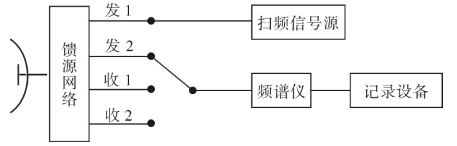

图11-11　端口隔离度测量原理框图

下面以发-发端口隔离度为例，介绍测量的具体步骤：

(1)频谱仪直接接扫频信号源；

(2)在发射频段内，设置扫频信号源的起止频率、扫频时间、输出电平，并输出信号；

(3)设置频谱仪的起止频率、扫频时间、分辨带宽、视频带宽、参考电平，使扫频信号显示在屏幕上，并记录下来，记为PTX-1(f)；

(4)扫频信号源输出禁止，连接到发1，然后然后令扫频信号源输出信号；

(5)频谱仪连接到发2；

(6)设置频谱仪的起止频率、扫频时间、分辨带宽、视频带宽、参考电平，使扫频信号显示在屏幕上，并记录下来，记为PTX-2(f)；

(7)发1到发2的隔离度等于PTX-1(f)减去PTX-2(f)；

(8)同理可测量出发2到发1的隔离度、以及收-收端口隔离度、发-收端口隔离度。
