10.6　放大器非线性测量

前面介绍的是利用矢量网络分析仪测量射频器件的幅频响应和相频响应，即输入功率固定，而频率进行扫描。如果频率固定，输入功率进行扫描，则可以测量射频器件幅度非线性和相位非线性。

下面介绍通过矢量网络分析仪测量放大器非线性的方法，测量框图见图10-12。

图10-12　放大器非线性测量框图

测量的具体步骤如下：

(1)设置矢量网络分析仪的起始频率、结束频率、输出功率；

(2)进行双端口校准；

(3)将矢量网络分析仪设置为功率扫描；

(4)设置中心频率、最小输入功率、最大输入功率；

(5)接入被测放大器；

(6)选择S21参数进行测量；

(7)分别显示幅度-功率响应、相位-功率响应曲线。

图10-13给出了一个放大器的实测结果。

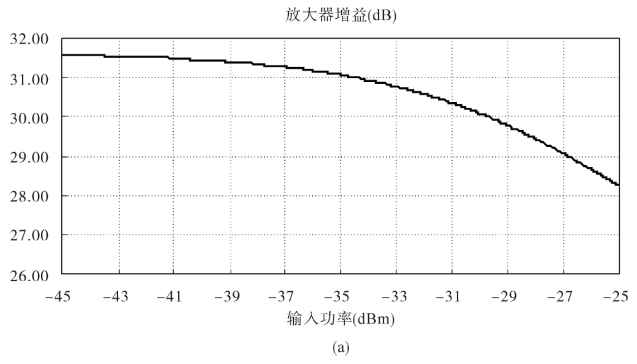

从图10-13a可以得到该放大器线性增益为31.58 dB，当输入功率为-32 dBm时，增益下降1 dB，为30.58 dB，此时输出功率为-1.42 dBm。该点即为放大器的1 dB压缩点。

图10-13　放大器非线性测量结果

(a)幅度-功率响应；(b)相位-功率响应

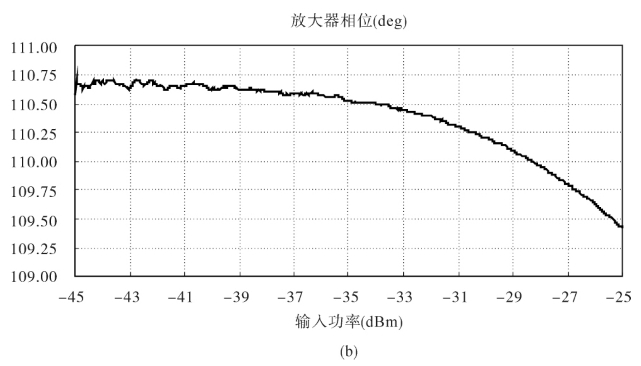

在图10-13b中找到1 dB压缩点对应的输入功率，令输入功率分别偏左0.5 dB和偏右0.5 dB，记下对应的相位值，有

则AM-PM系数为
