10.4　滤波器测量

滤波器的关键指标是插入损耗、滤波带宽、群时延。这些指标可用矢量网络分析仪的S21参数测量。滤波器传输参数测量框图见图10-8，需要用到端口1和端口2。

图10-8　滤波器传输参数测量框图

测量的具体步骤如下：

(1)设置矢量网络分析仪的起始频率、结束频率、输出功率；

(2)进行双端口校准；

(3)接入被测滤波器；

(4)选择S21参数进行测量；

(5)分别显示幅频响应、相频响应、群时延频率响应曲线。

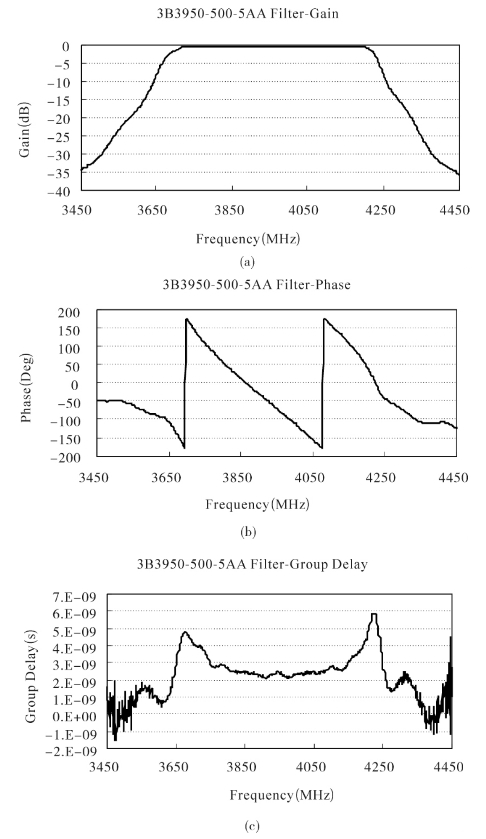

图10-9给出了一个C波段滤波器的测量结果。该滤波器的标称指标为，中心频率3950 MHz，带宽500 MHz。

图10-9　滤波器传输参数测量结果

(a)幅频响应；(b)相频响应；(c)群时延频率响应

设中心频率为fc，频率下限为fA，频率上限为fB，则有

从图10-9a中可得到这三个频点的插入损耗

从图10-9c中可得到这三个频点的群时延值

进而可计算出

带内最大波动出现在频率3948 MHz和3978 MHz处，则有
