1.13.2 10.2　负载测量

10.2　负载测量

负载是一个典型的单端口器件，其关键指标为输入驻波比。用矢量网络分析仪的s11参数测量，可方便的测量出输入驻波比。

pagenumber_ebook=148,pagenumber_book=137

图10-4　负载输入驻波比测量框图

负载输入驻波比测量框图见图10-4。测量输入驻波比只用到端口1，端口2不参与测量。

测量的具体步骤如下：

(1)设置矢量网络分析仪的起始频率、结束频率、输出功率；

(2)对端口1进行单端口校准；

(3)接入被测负载；

(4)选择S11参数进行测量，显示“VSWR”，所得结果即为负载的输入驻波比。

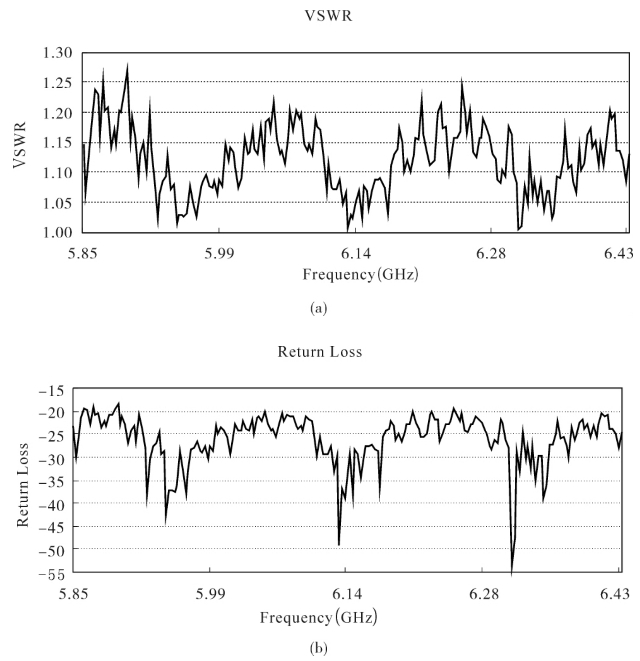

图10-5给出了一段波导加上一个负载后的输入驻波比测量结果，同时给出了回波损耗。

pagenumber_ebook=149,pagenumber_book=138

图10-5　输入驻波比测量结果

(a)驻波比；(b)回波损耗
