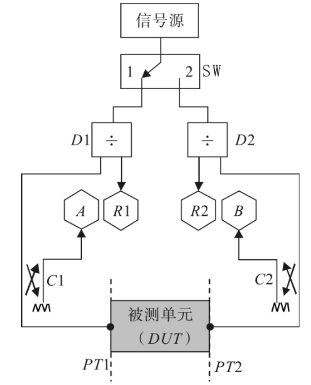

一个完整的矢量网络分析仪应该可以同时测量传输参数和反射参数，图10-3给出了一个典型的四接收机测量结构。图中：R1和R2分别为参考接收机；A和B分别为测量接收机；SW为切换开关；D1和D2为功分器；PT1和PT2为外部测量端口。

当开关SW设置到1位置，可测量S21和是S11参数。此时信号源的输出信号被功分器D1分为两路，一路送到R1作为参考信号。另一路经定向耦合器C1的直通口送到PT1，其中传输信号经被测单元、PT2、定向耦合器C2的耦合口注入到测量接收机B；反射信号经C1的耦合口注入到测量接收机A。B与R1进行比较可计算出S21参数，A与R1进行比较可计算出S11参数。同理，当开关SW设置到2位置，可测量S12和是S22参数。

图10-3　传输和反射参数测量结构图

对于一个完整实用的矢量网络分析仪，综合考虑了测量系统的各项误差因素，建立了两种基本误差模型，即12项误差模型和8项模型。通过直通校准，以及端口1和端口2的开路、短路、匹配校准，可得到全部12项或8项误差参数。
