图10-2为反射参数测量结构图。图中增加了一个定向耦合器C，并且只有一个测试端口PT1。该结构可测量输入电压反射系数S11和输出电压反射系数S22。

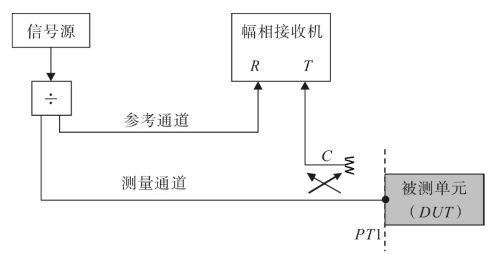

图10-2　反射参数测量结构图

信号源输出的信号仍然被分成两路，一路直接注入幅相接收机的通道R，另一路经定向耦合器的直通端，即端口PT1注入被测单元的输入口，被测单元的反射波经定向耦合器C的耦合口注入幅相接收机的通道T。

同样，测量系统必须进行校准，同样假定测量系统的各器件为理想器件。校准方法有开路和短路法，下面介绍短路校准方法。首先移去被测单元，在PT1口接入一标准短路器，可知此时在PT1端口反射系数的模为1，相位为180°，可表示为1∠180°。反射信号在幅相接收机中与参考信号进行比较，得到幅度比和相位差|ΓTR0|∠ΦTR0，则校准系数|Γcal|∠Φcal为

此公式表明，经过校准后，仪表最终的显示数据为1∠180°。得到校准系数后，去掉短路器，接入被测单元，测量出幅度比和相位差|ΓTR|∠ΦTR。将校准系数代入后得到|ΓDUT|∠ΦDUT的计算公式

则S11等于

输入电压驻波比为

而输入回波损耗为

对于S22参数的测量，只要将被测单元倒过来接入PT1端口即可。
