1.12.4.4 9.4.4　正交解调

9.4.4　正交解调

pagenumber_ebook=135,pagenumber_book=124

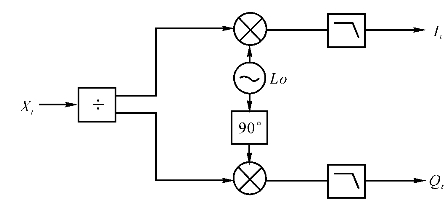

图9-12　正交解调原理框图

矢量正交解调原理框图见图9-12。输入信号为窄带调制信号，为实信号，首先被分成两路，然后分别与本振相乘，最后进行滤波，得到IQ两路信号。已知输入信号为

对于I路信号，有：

xt·cos(　ω0·t)=xt·cos(　-ω0·t)

pagenumber_ebook=135,pagenumber_book=124

对于Q路信号，有

pagenumber_ebook=135,pagenumber_book=124

分别滤除高频项，得到IQ两路信号

pagenumber_ebook=135,pagenumber_book=124
