1.12.4.3 9.4.3　矢量调制

9.4.3　矢量调制

pagenumber_ebook=134,pagenumber_book=123

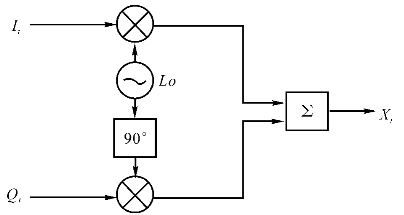

图9-11　矢量调制原理框图

矢量调制原理框图见图9-11。首先生成IQ两路信号，然后I路信号与本振直接相乘，Q路信号与移相90°后的本振相乘，最后两路信号相加得到调制信号xt。下面是推导过程。

已知基带信号为

令

pagenumber_ebook=134,pagenumber_book=123

由此得到IQ两路信号，分别与本振相乘，则有

pagenumber_ebook=134,pagenumber_book=123

最后将两路信号相加得到xt，即

pagenumber_ebook=134,pagenumber_book=123
