9.1.3　数字基带信号典型功率谱

1)U-NRZ码功率谱密度

设码元幅度为A，码元宽度为Tb，各码元相互独立，且码元“0”和“1”出现的概率相等，则U-NRZ码功率谱密度为

式中　第一项为连续谱，第二项为离散谱，Rb为Tb的倒数。

U-NRZ码的归一化功率谱密度见图9-2，图中未画出离散谱线。

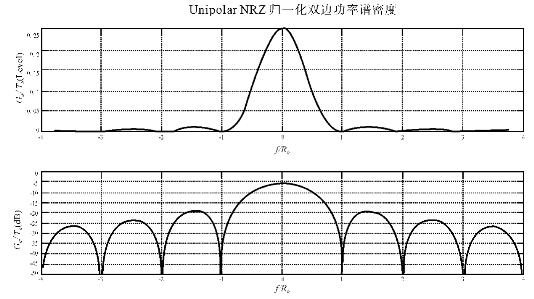

图9-2　U-NRZ码归一化功率谱密度

2)NRZ-L码功率谱密度

设码元为“1”时幅度为A，码元为“0”时幅度为-A，码元宽度为Tb，各码元相互独立，且码元“0”和“1”出现的概率相等，则NRZ-L码功率谱密度为NRZ-L码的归一化功率谱密度见图9-3。

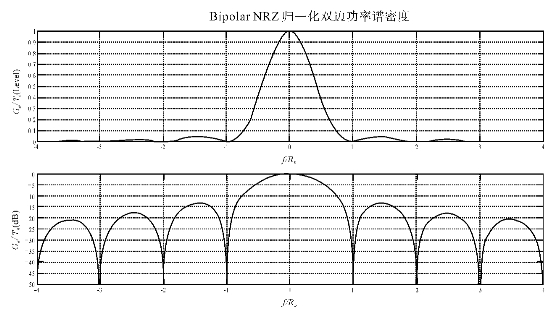

图9-3　NRZ-L码归一化功率谱密度

3)U-RZ码功率谱密度

设码元幅度为A，码元宽度为Tb，各码元相互独立，且码元“0”和“1”出现的概率相等，则U-RZ码功率谱密度为

式中既有连续谱又有离散谱。U-RZ码的归一化功率谱密度见图9-4，图中未画出离散谱线。

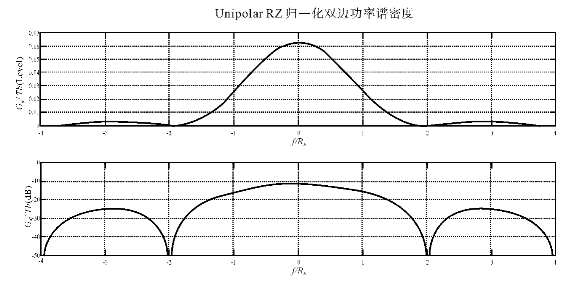

图9-4　U-RZ码归一化功率谱密度

4)BP-L码功率谱密度

设码元为“1”时幅度为A，码元为“0”时幅度为-A，码元宽度为Tb，各码元相互独立，且码元“0”和“1”出现的概率相等，则BP-L码功率谱密度为

BP-L码的归一化功率谱密度见图9-5。

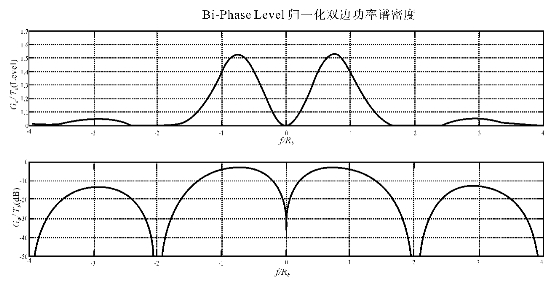

图9-5　BP-L码归一化功率谱密度
