9.1.2　数字基带信号常见码型

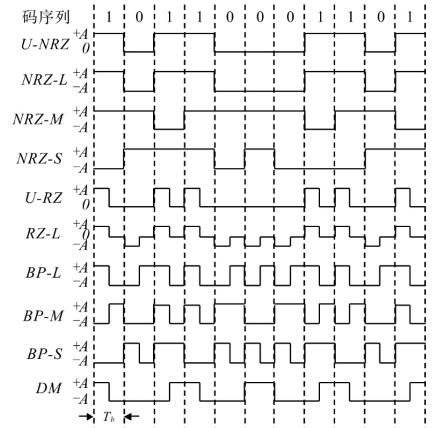

基带信号常见码型大体可分为三类：非归零码、归零码和双相码。从极性分，可以分为单极性码和双极性码。其波形见图9-1。图中Tb为码元宽度。

图9-1基带信号常见码型

1)U-NRZ

U-NRZ(Unipolar Non Return to Zero，单极性非归零码)是一种最简单的码型，二进制符号“1”和“0”分别对应正电平和零电平。

波形之间无间隔，极性单一，含有直流分量。占用带宽窄。在传输过程中易受干扰。

2)NRZ-L

NRZ-L(Non Return to Zero Level，非归零电平码)的二进制符号“1”和“0”分别对应正电平和负电平。

波形之间无间隔，有正负对称的两种极性，当“1”和“0”等概率出现时无直流分量。占用带宽窄，抗干扰能力较强。在相移键控解调过程中会出现相位模糊，并且如果出现长串的“1”和“0”，接收方不易提取同步信息。

3)NRZ-M

NRZ-M(Non Return to Zero Mark，非归零传号码)又称为“1”差分码，是双极性码。其编码规则为，当二进制符号为“1”时，电平翻转；当二进制符号为“0”时，电平不翻转。

该码型占用带宽窄，在相移键控解调过程中不存在相位模糊问题。但功率占用率不如NRZ-L。并且在出现长串的“1”时，接收方不易提取同步信息。

4)NRZ-S

NRZ-S(Non Return to Zero Space，非归零空号码)又称为“0”差分码，也是双极性码。其编码规则为，当二进制符号为“0”时，电平翻转；当二进制符号为“1”时，电平不翻转。

该码型的优缺点与NRZ-M基本相同。唯一不同的是在出现长串的“0”时，接收方不易提取同步信息。前四种码型占用带宽相同。

5)U-RZ

U-RZ(Unipolar Return to Zero，单极性归零码)的编码规则为，当二进制符号为“1”时，前半个码元(1/2Tb)周期为高电平，后半个码元周期为零电平；当二进制符号为“0”时，整个码元周期为零电平。

该码型的占用带宽较宽，是前四种码型带宽的2倍。但其频谱中含有同步信息。

6)RZ-L

RZ-L(Return to Zero Level，双极性归零码)与U-RZ的区别在于当二进制符号为“0”时，前半个码元(1/2Tb)周期为负电平，后半个码元周期为零电平。

7)BP-L

BP-L(Bi-Phase Level，双相电平码)又称为曼彻斯特码(manchester)。其编码规则为，当二进制符号为“1”时，前半个码元(1/2Tb)周期为高电平，后半个码元周期为负电平；当二进制符号为“0”时，前半个码元(1/2Tb)周期为负电平，后半个码元周期为正电平。

该码型的占用带宽较宽，不存在直流分量，在相移键控解调过程中不存在相位模糊问题。

8)BP-M

BP-M(Bi-Phase Mark，双相传号码)的编码规则为，首先在每个码元的开始，不论二进制符号是“1”还是“0”，电平均翻转一次；如果二进制符号是“1”，则在码元周期的1/2处电平再翻转一次；如果二进制符号是“0”，则在整个码元周期内电平不翻转。

该码型的占用带宽较宽，不存在直流分量，在相移键控解调过程中不存在相位模糊问题。当“1”码元比例较多时，码元翻转较多，有利于位同步信息的提取。

9)BP-S

BP-S(Bi-Phase Space，双相空号码)的编码规则为，首先在每个码元的开始，不论二进制符号是“1”还是“0”，电平均翻转一次；如果二进制符号是“0”，则在码元周期的1/2处电平再翻转一次；如果二进制符号是“1”，则在整个码元周期内电平不翻转。

它与BP-M的区别在于，当“0”码元比例较多时，码元翻转较多，有利于位同步信息的提取。

10)DM

DM(Delay Modulation，延迟调制码)又称密勒码(miller)，为双极性码。其编码规则为：二进制符号为“1”时，用码元周期中点电平的跳变表示；二进制符号为“0”时，分有两种情况，一是当出现单“0”时，在码元周期内不跳变，二是遇到连0时，则在前一个0结束时出现电平跳变。

DM的占用带宽和NRZ相同，克服了信息位出现一长串“0”时码同步器失锁的困难。
