1.12.1.1 9.1.1　数字基带信号一般表达式及功率谱

9.1.1　数字基带信号一般表达式及功率谱

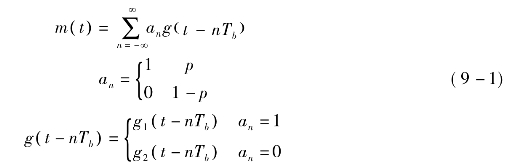

数字基带信号的一般表达式可写为：

pagenumber_ebook=116,pagenumber_book=105

式中m(t)为数字数字基带信号；an为输入码序列，只有“1”和“0”两个值，它们出现的概率分别为p和1-p；g(t-nTb)为码型，有两种波形g1(t-nTb)和g2(t-nTb)，分别对应an的1”和“0”，其码元宽度为Tb。

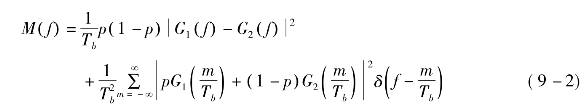

设波形1的傅里叶变换为G1(f)，波形2的傅里叶变换为G2(f)，则m(t)的功率谱M(f)为

pagenumber_ebook=117,pagenumber_book=106

式中　第一项为连续谱，第二项为离散谱。

如果采用双极性码且两个波形的概率相等，上式变为

pagenumber_ebook=117,pagenumber_book=106
