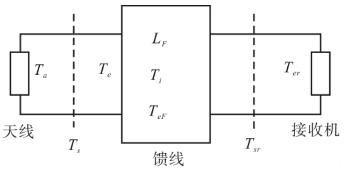

接收系统的框图见图8-6，由天线、馈线、接收机组成。图中：Ta为天线接收的噪声温度；Ti为馈线环境温度；LF为馈线功率损耗；TeF为折算到馈线输入端的馈线等效噪声温度；Ter为折算到接收机输入端的接收机等效噪声温度；Te为折算到馈线输入端的馈线和接收机级联网络等效噪声温度；Ts为折算到馈线输入端的接收系统等效噪声温度；Tsr为折算到接收机输入端的接收系统等效噪声温度。

图8-6　接收系统框图

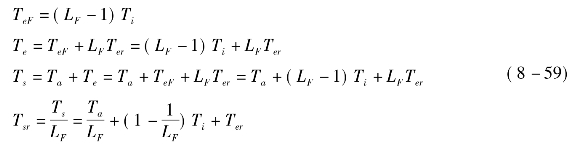

根据式(6-37)，有

可以看出，接收系统等效噪声温度包括两部分，一部分来自于天线接收的噪声，属于外部噪声；另一部分来自于接收机的噪声，属于内部噪声。

由于馈线损耗的存在，接收系统等效噪声温度有两种表达形式，等效到馈线前端的Ts和等效到馈线后端的Tsr。正是由于馈线损耗的存在，所以要求接收机前端的低噪声放大器尽可能靠近馈源，缩短馈线长度，减少馈线对接收系统等效噪声温度的影响。

同时，根据式(6-41)的分析结果，如果系统第一级的增益足够大，则整个系统的等效噪声温度只由第一级的等效噪声温度决定。因此总是采用高增益、低噪声的放大器作为接收机的前端，以降低接收系统的内部噪声。

接收系统的外部噪声称为天线噪声。天线噪声与工作频率、地理位置、仰角、外界条件有关。外界条件主要是来自天线外部的各种电磁辐射，很难人为消除，只能通过合理选择天线的配置参数，尽可能的减少外界条件的影响。
