1.10.3.4 7.3.4　倍频器和分频器的相位噪声

7.3.4　倍频器和分频器的相位噪声

设有一调相信号

U1(t)的瞬时相位为

U1(t)的瞬时频率为

pagenumber_ebook=97,pagenumber_book=86

经过n倍频后，频率f1(t)变为

相位Φ1(t)变为

则倍频后的信号为

根据式(7-9)，有

pagenumber_ebook=97,pagenumber_book=86

则

pagenumber_ebook=97,pagenumber_book=86

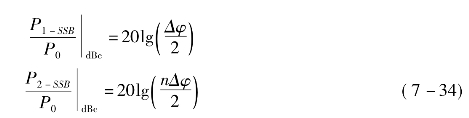

此公式表明，一个信号经过n倍频后，相位噪声变为原来的n2倍。类似的一个信号经过n倍分频后，相位噪声变为原来的1/n2倍。
