5.1.4　传输线的传输功率

1)传输功率

已知传输线的电压和电流公式为

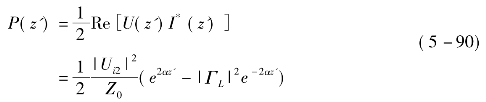

坐标原点在终端，同时设特征阻抗为实数，则传输线上的功率为

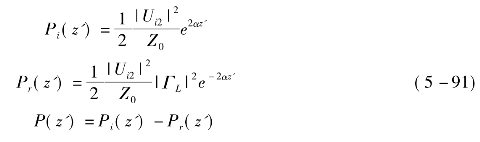

式中　第一项为入射波功率；第二项为反射波功率。电压的幅度用峰值表示。

对于无耗传输线，有

这表明在无耗传输线上传输的功率与传输线的位置无关。

2)回波损耗

回波损耗定义为入射波功率与反射波功率之比。

对于无耗传输线，或者当z'=0时，有

取分贝值为

进而可得出回波损耗与电压驻波比的关系

当负载匹配时，回波损耗为∞dB当发生全反射时，回波损耗为0 dB。

3)传输效率

传输效率定义为负载吸收功率PL与传输线输入功率Pin之比。

当z'=0时，有

当z'=l时，有

则传输效率为

对于无耗传输线效率为1。
