1.7.6.2 4.6.2 　AM-AM系数与AM-PM系数的静态测量法

4.6.2 　AM-AM系数与AM-PM系数的静态测量法

静态测量法非常简单，也很直观。用矢量网络分析仪测量出放大器幅度特性曲线和相位特性曲线。见图4-7。

pagenumber_ebook=56,pagenumber_book=45

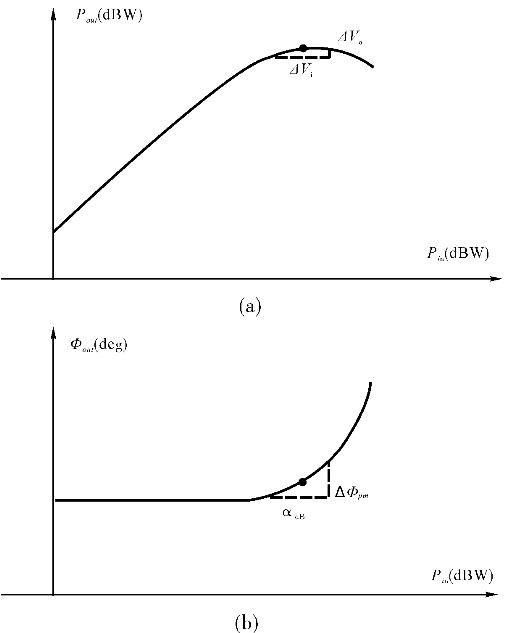

图4-7　AM-AM与AM-PM

(a)AM-AM；(b)AM-PM

对于AM-AM系数C，把用分贝形式表示的幅度特性曲线变成电压形式，找到曲线上某一点，比如1 dB压缩点，在该点附近标出ΔVi和相应的ΔVo，即可通过公式计算出AMAM系数C。

AM-PM系数求法与此类似，在相位特性曲线上找到一点，在该点附近标出αdB和相应的ΔΦpm，即可计算出AM-PM系数Kp-deg/dB。
